自然流入流出口の損失係数について

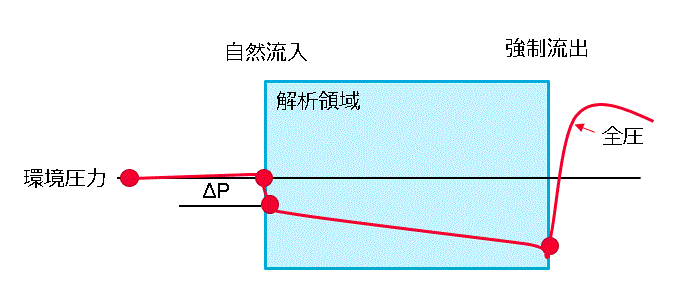

流入境界条の自然流入において損失係数を設定した場合、以下のように流入口の全圧がΔP損失したとして計算されます。

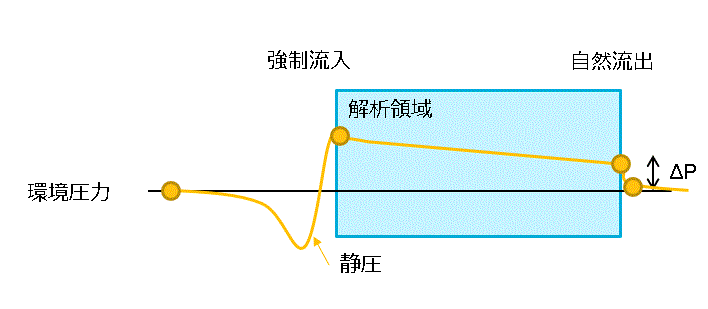

流出境界条件の自然流出において損失係数を設定した場合、以下のように流出口の静圧がΔP損失したとして計算されます。

流入出口での圧力損失ΔPは流体密度ρ、流速V、損失係数Kとおくと次式であらわされます。

損失係数K（抵抗係数）は、開口の形状や開口面積比（開口率）によって異なります。

代表的なものについて損失係数の求め方を紹介します。

・多孔板

開口率β、係数C（1.4～2.0）とおくと損失係数Kは以下となります。厳密には穴径や板厚によってかわります。

・金網

開口率β、レイノルズ数Reとおくと損失係数Kは以下となります。
