開放境界条件

このページでは、音波解析の開放境界条件である、吸収境界１次と吸収境界２次の違いを確認します。

音波解析例題１のモデルに、解析領域半径を小さくした2個の形状モデルを加え、合計３個の形状を用意しました。

駆動源は、いずれのモデルにおいても半径0.15mの円形の部分になります。

これらについて、開放境界条件の種類として、吸収境界１次を指定した解析と、２次を指定した解析を実施し、駆動源の15[cm]上（観測点A)　で音圧を取得しました。

横軸にモデルの解析領域の半径、縦軸に、音圧の絶対値をとって、作成したグラフを第２図に示しています。

このグラフより、解析空間が広がるに従い、一定の値に収束することがわかります。また解析領域の狭いモデルで取得した値は、誤差が大きいことがわかります。

吸収境界１次と２次で比較すると、１次は誤差が大きく、２次は、小さいことが確認できました。

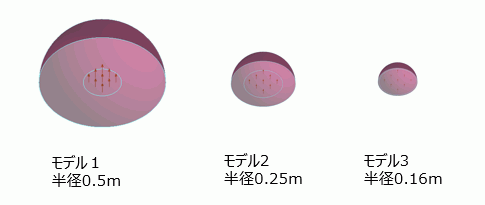

　　　　　　　　第1図　解析モデルの形状。駆動面の半径は一定。

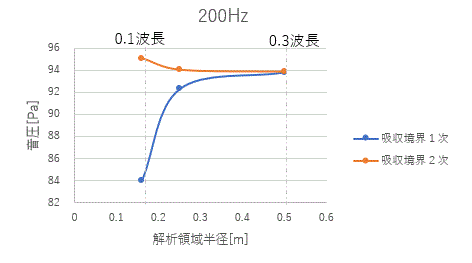

　　　　　　第２図　観測点A（0,0,0.15）における音圧絶対値。観測点座標の単位は[m]

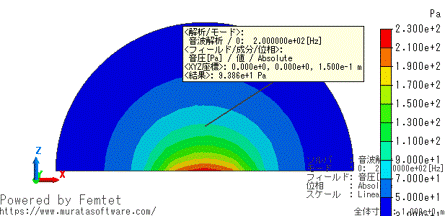

　　　　　　　第3図　半径0.5mのモデル１で示した、観測点Aの位置。
