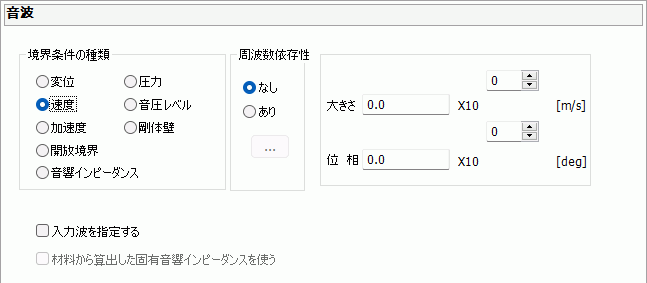

音波タブ

境界条件の種類

解説

変位

駆動する変位を指定します。

変位に角周波数をかけると速度になります。

周波数依存：ありを選択し、をクリックすると、[周波数-変位]曲線テーブルが開きます。

速度

駆動する速度を指定します。

周波数依存：ありを選択し、をクリックすると、[周波数-速度]曲線テーブルが開きます

加速度

駆動する加速度を指定します。

加速度を角周波数で割ると速度になります。

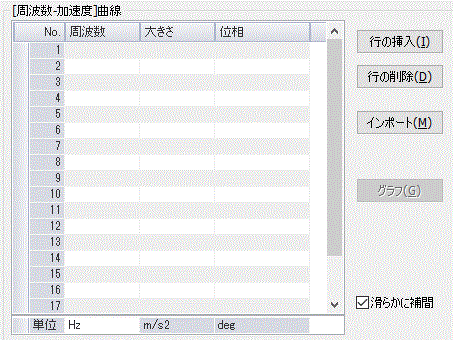

周波数依存：ありを選択し、をクリックすると、[周波数-加速度]曲線テーブルが開きます

圧力

駆動する圧力を指定します。

周波数依存：ありを選択し、をクリックすると、[周波数-圧力]曲線テーブルが開きます

音圧レベル

駆動する圧力を音圧レベルで指定します。

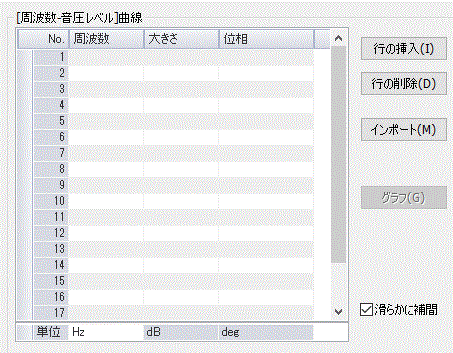

周波数依存：ありを選択し、をクリックすると、[周波数-音圧レベル]曲線テーブルが開きます

音響インピーダンス 圧力と速度の比。

音響インピーダンスを指定します。

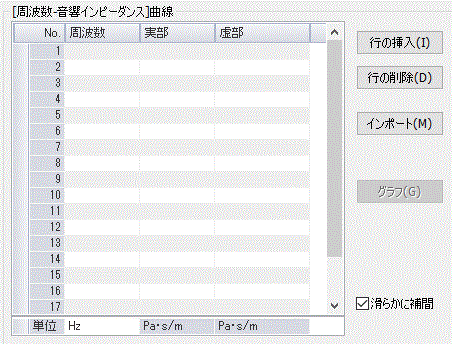

周波数依存：ありを選択し、をクリックすると、[周波数-音響インピーダンス]曲線テーブルが開きます

開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件

音波が無限に広がる空間に対して指定します。

開放境界の詳細条件は，解析条件の開放境界タブで設定します。

周波数依存は指定できません。

剛体壁 変位を一定としたい境界面に設定する境界条件。剛体壁面上ではひずみはゼロとなる。

振動しない境界に対して指定します。

周波数依存は指定できません。

周波数依存

調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。で、以下の境界条件を選択した場合に有効です。

[変位]、[速度]、[加速度]、[圧力]、[音圧レベル]、[音響インピーダンス].

これらの条件を満たしているとき、をクリックすると、テーブルに周波数依存性を入力できます。

入力波を指定する

調和解析で、境界条件の種類として「速度」を選択した場合に利用できます。

速度等の駆動の境界条件は、入力波と反射波が足し合わされた状態で、指定した条件を満たす状態を求めます。

その為、これをチェックしない場合、入力パワーは、反射の影響を受けます。反射量は一般に周波数依存するので、入力パワーも周波数依存する事になります。

これをチェックすると、入力波を指定することになりますので、材料に周波数依存がなければ、入力パワーにも周波数変化がなくなります。

ただし、損失のある材料には設定できません。

材料から算出した固有音響インピーダンスを使う

調和解析で、境界条件の種類として「音響インピーダンス」を選択した場合に利用できます。
