拡散解析の設定[壁面]

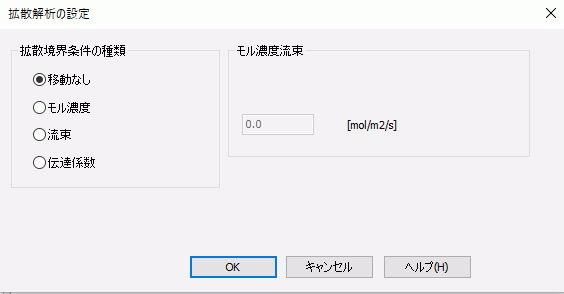

拡散解析時の設定を行います。
|
拡散境界条件の種類 |
解説 |
||||||
|
移動なし |
拡散物質の出入りがない場合に指定します。(拡散流束0 ) |
||||||
|
拡散量の値 |
壁面上の拡散量の値を設定します。
|
||||||
|
流束 |
壁面から流体に与えられる拡散流束を指定します。 |
||||||
|
伝達係数 |
境界と外部環境の間の拡散移動を設定します。 拡散移動による拡散流束は、境界の表面値φ、環境値φamb、および伝達係数hから計算されます。 境界から環境への拡散流束は h(φ-φamb) となります。
固体壁設定箇所のさらに外部の環境への拡散移動を考慮する場合に使用します。

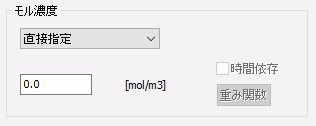

環境値の設定
|
