設定項目

解説

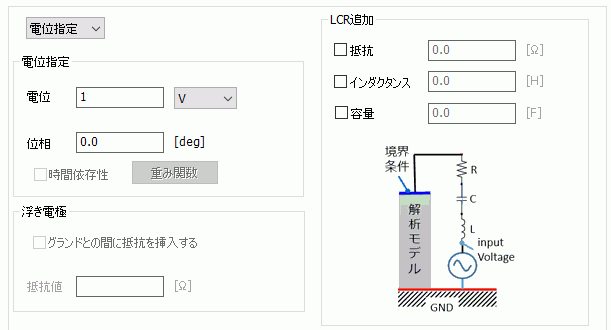

電位指定

電位、位相

電位を指定します。

圧電解析の調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。では位相も指定できます。

位相を指定した場合の電位は以下の式で表現できます。

電位をV0、位相をθと指定すると，印可する電位V(t)は

次のようになります。

V(t) = Re[V0 * exp[ j (ωt+θ )]]

ω:角周波数

ｔ:時刻

Re:実部

j : 虚数単位

時間依存

時間依存をチェックし、重み関数をクリックしてでテーブルを入力することにより、

電位の時間変化の設定ができます。

圧電解析の過渡解析 時間的にフィールド分布が変化している解析。で使用可能です。

チェックを入れない場合は、一定となります。

浮き電極 電位を指定していない電極。圧電解析や電場解析で未知の電位が発生する電極を浮き電極として定義できる。

電位が未知である電極を定義する場合に使用します。

言い換えると、浮き電極は未知等ポテンシャルの境界です。この境界上の節点には同じ未知数

番号を与え等電位として扱います。

解析結果として浮き電極の電位が出力されます。

圧電、調和解析の場合に限って、”グランドとの間に抵抗を挿入する”にチェックを入れる事ができ

ます。このチェックを入れ、抵抗値を入力すると、浮電極とグランドの間に抵抗を入れて、接続した

状態を解析できます。

LCR追加

圧電、調和解析の場合に限って、使用できる機能になります。

電位指定を選択している時に、LCRを追加する事ができます。

追加したい素子にチェックをし、値を入力してください。

ダイアログに図で示したように、入力電圧と境界条件の間にLCRが挿入されます。　その為、LCRのいずれかが挿入された解析結果では、境界条件位置での電位が指定した値からずれます。
