音波タブ（過渡解析）

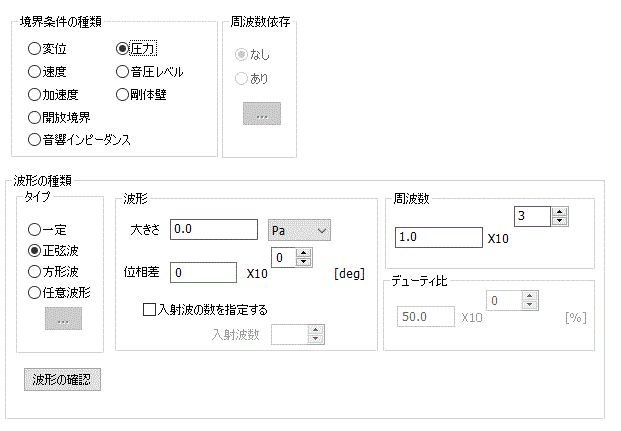

[境界条件の編集]ダイアログに表示されます。ダイアログの表示方法は「境界条件の設定方法」を参照してください。
音波の過渡解析で設定できる境界条件の種類を設定します。
|
境界条件の種類 |
解説 |
|
変位 |
駆動する変位を指定します。 |
|
速度 |
駆動する速度を指定します。 |
|
加速度 |
駆動する加速度を指定します。 波形のタイプが正弦波のときのみ使用できます。 |
|
圧力 |
駆動する圧力を指定します。 |
|
音圧レベル |
駆動する音圧を音圧レベル[dB]で指定します。 波形のタイプが正弦波のときのみ使用できます。 |
|
音響インピーダンスを指定します。 過渡解析では虚部は設定できません。 |
|
|
音波が無限に広がる空間に対して指定します。 |
|
|
振動しない境界に対して指定します。 |
-
周波数依存の入力は、調和解析の場合にのみ有効です。
境界条件の種類で入射境界である、圧力/変位/速度/加速度、を設定した場合に、それらの入射波形の設定を行います。
入射波形については波形の確認ボタン
で確認することができます。入射波の数が指定されている場合は指定
された波数、指定されていない場合は１周期のみ、波形が表示されます。
|
波形の種類 |
解説 |
|
|
タイプ |
一定 |
一定の大きさの波形を全時刻において入射します。 |
|
正弦波 |
正弦波の波形を入射します。 入射する波の数、入射を開始する位相を設定できます。 |
|
|
方形波 |
方形波の波形を入射します。 入射する波の数、入射を開始する位相を設定できます。 |
|
|
任意波形 |
任意波形を入射します。
|
|
|
波形 |
大きさ |
入射する波形の最大値を指定します。 波形タイプが一定/正弦波/方形波の場合に指定できます。 |
|
位相 |
入射を開始する位相を指定します。 周波数が指定できる正弦波/方形波の場合に指定できます。 位相Θの場合、入射が開始される時刻は周波数f[Hz]に対して |
|
| 入射波の数 |
入射する波形の数を指定します。 チェックが入っていない場合は全時刻において入射を行います。 波形タイプが正弦波/方形波の場合に指定できます。 |
|
|
周波数 |
入射する波の周波数（周期）を指定します。 波形タイプが正弦波/方形波の場合に指定できます。 |
|
|
デューティ比 |
波形タイプが方形波の場合にデューティ比を指定します。
デューティ比は１周期の間に入射が行われる割合を示しています。 |
|
をクリックすると設定用のテーブルが開きます。
