誘電率タブ

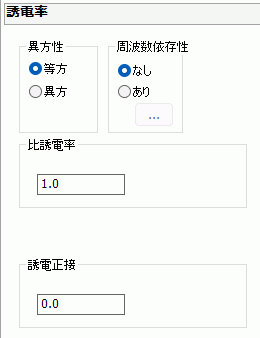

材料の比透電率を設定するタブです。
[材料定数の編集]ダイアログに表示されます。ダイアログの表示方法は「ボディ属性/材料定数の設定方法」を参照してください。

等方・異方性材料の設定を行う事が出来ます。
異方性材料の場合、方向タブで設定した方向の異方性を持つ事になります。

設定項目	解説
異方性	等方、異方のいずれかを選択します。電場解析（Coulomb）において、異方は、線形が選択されているときのみ選択できます。
周波数依存	電磁波解析（Hertz）の調和解析のみで有効です。周波数依存性のあり、なしのいずれかを選択します。ありを選択したの場合、をクリックすると、[周波数-比誘電率]曲線テーブル、[周波数-比誘電率(異方性)]曲線テーブルが開きます。ここに、周波数と、それに対応した比誘電率、誘電正接 tanδ を入力します。
温度依存	電磁波解析（Hertz）の調和解析のみで有効です。温度依存性のあり、なしのいずれかを選択します。ありを選択したの場合、をクリックすると、[温度-比誘電率]曲線テーブルが開きます。ここに、温度と、それに対応した比誘電率、誘電正接 tanδ を入力します。
非線形性	電場解析（Coulomb）のみで有効です。誘電率が電界の大きさによらず一定とするときは、線形を選択します。線形を選択した場合、比誘電率を入力できるようになります。誘電率が電界の大きさに依存するとするときは、非線形を選択します。非線形は、等方が選択されているときのみ選択できます。非線形を選択した場合、をクリックすると、[電界-電束密度]曲線テーブルが開きます。ここに、電界と、それに対応した電束密度を入力します。
比誘電率	異方性の設定が等方で、非線形性が線形の場合のみ入力できます。
比誘電率行列	異方性の設定が異方の場合に入力できます。
誘電正接	電磁波解析（Hertz ）で等方の場合、および電場解析（Coulomb）で調和解析の場合に入力できます。参考：複素誘電率。
