外部境界条件

電磁波解析の場合、外部境界には電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。や導体壁 有限の導電率を考慮した導体の境界条件。解析結果には導体損失が考慮される。が多く、また空気に接する固体の熱伝導解析には熱伝達 固体と気体の間の熱の移動・対流境界や輻射境界が多く、

それらをいちいち設定するのは面倒です。

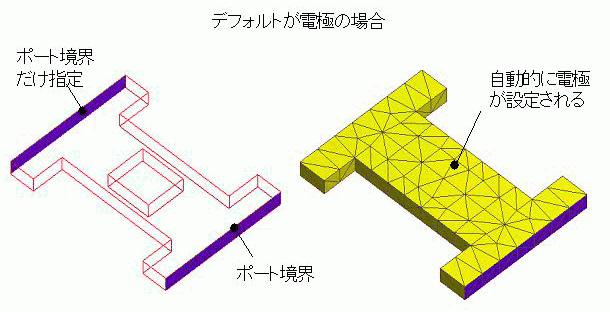

そこで、外部境界条件 境界には、ボディに挟まれた内部境界と、表面にある外部境界があるが、外部境界に与えられた境界条件を電気壁や熱伝達・対流境界や輻射境界に変更することで、それらを自動的に設定させるようにできます。

なお、境界条件が設定された外部境界には、外部境界条件は設定されません。

外部境界の定義

境界には外部境界と内部境界との２種類あり、外部境界は１つのボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。にだけ接する境界であり、内部境界は２つのボディに接する境界です。





外部境界条件のデフォルト

各解析毎に異なります。

解析	境界条件
電場解析	磁気壁 電界がその境界に沿うような扱いになる境界条件。電磁場を解析するモデルの対称境界などに用いる。
磁場解析	電気壁
熱伝導解析	断熱
応力解析	拘束なし
電磁波解析	電気壁
圧電解析	磁気壁／拘束なし
音波解析	剛体壁 変位を一定としたい境界面に設定する境界条件。剛体壁面上ではひずみはゼロとなる。
流体解析	固体壁
簡易流体解析	壁面



外部境界条件の変更

外部境界条件の変更方法（メニュー）

[モデル]タブの から、[外部境界条件]を選択します。   プロジェクトを閉じた状態では選択できません。

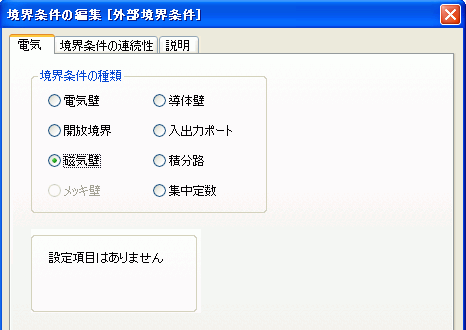

[境界条件の編集]ダイアログが開かれるので、変更します。



外部境界条件の変更方法（プロジェクトツリー）

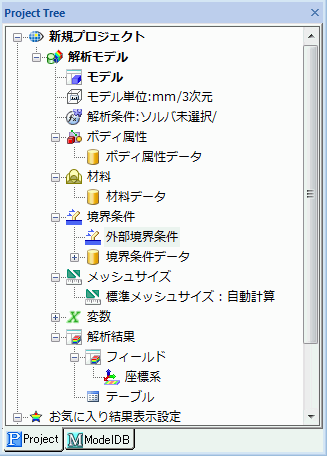

プロジェクトツリーの[Project]タブを選択し、[境界条件]の中の 外部境界条件をダブルクリックします。
[境界条件の編集]ダイアログが開かれるので、変更します。
