例題１０ ファンの旋回成分を考慮した解析
本例題について
-
本例題は、ケース内部の流入・流出口に軸流ファンを設置したときにおける旋回成分を考慮した場合における空気の流れの例を示します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
本解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
m |
解析条件
|
項目 |
タブ |
条件 |
|
ソルバの選択 |
流体解析[Bernoulli] |
|
|
解析の種類 |
流体解析 |
|
|
メッシュ設定 |
メッシュ |
標準メッシュサイズ:0.02[m] |
|
流体解析の設定 |
流体解析 |
詳細設定： |

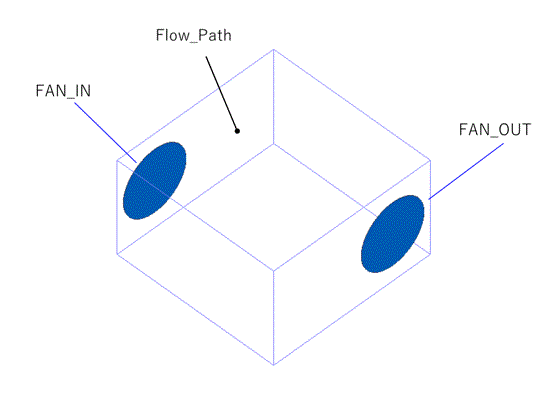

モデル図
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
1/Solid |
Flow_Path |
000_空気※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|||||||||
|
FAN_IN/Face |
流体 |
流入 |
ファン PQ特性
軸流ファンの旋回考慮 ・回転数 ： 800 [RPM] ・スリップファクター : 5 [%] |
|||||||||
|
FAN_OUT/Face |
流体 |
流出 |
強制流出 PQ特性
|

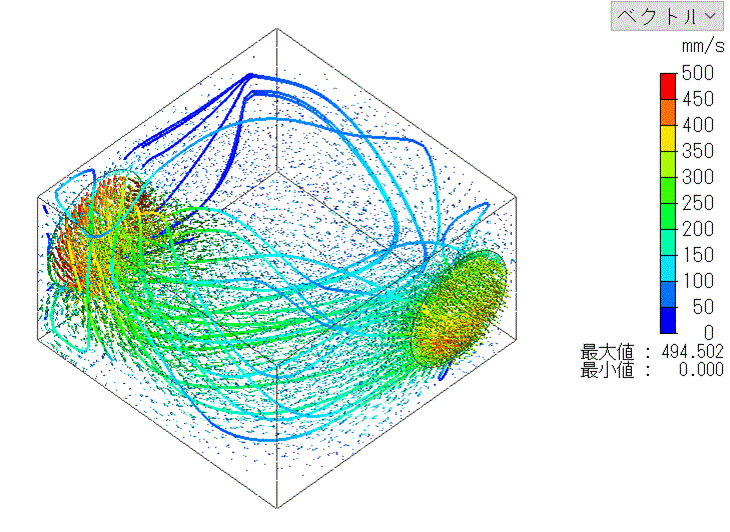

解析結果
流入ファンの旋回成分が考慮された状態でのケース内空間の空気の流れが確認できます。
