例題１１ 加湿器
本例題について
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
m |
解析条件
|
項目 |
タブ |
条件 |
||||||||
|
ソルバの選択 |
流体解析[Bernoulli] |
|||||||||
|
解析の種類 |
流体解析 |
定常解析 |
||||||||
|
時間ステップ |
過渡解析 |
時間ステップ：指定
|
||||||||
|
拡散解析 |
流体解析 |
拡散解析にチェックを入れる |
||||||||
|
拡散解析の設定 |
流体解析 |
解析の種類：過渡解析
拡散量の種類・単位：モル分率[%] 環境値：30[%] 初期値：30[%] |
||||||||
|
メッシュ設定 |
メッシュ |
標準メッシュサイズ:0.05[m] |

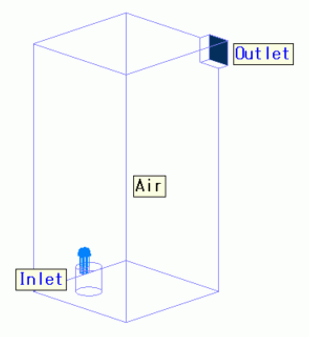

モデル図
空気領域のみ作図しています。加湿器を模擬した形状の先端部分（Inlet）から空気と共に飽和水蒸気(モル分率100%)が流入します。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
6/Solid |
Air |
000_空気※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
Inlet/Face |
流体 |
流入 |
流速指定 2[m/s]
拡散解析の設定
拡散量の値：直接指定 100[%]
|
|
Outlet/Face |
流体 |
流入/流出 |
|
解析結果

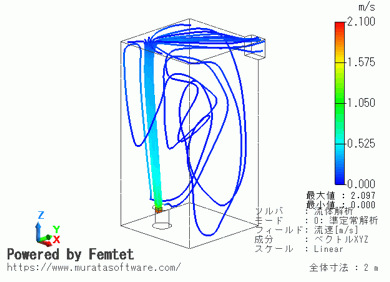

最終時刻ステップ(10[s])における流速と流線は下図のようになります。
時刻2,5,10[s]におけるモル分率の等高面コンター図は下図のようになります。
時間とともに、湿度35%の等高面が上方へ広がっていくのが確認できます。
|
|
等高面コンター図 |
|

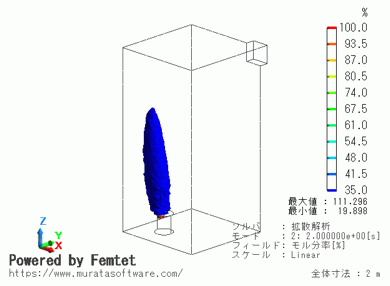

時刻 2[s] |
|
|

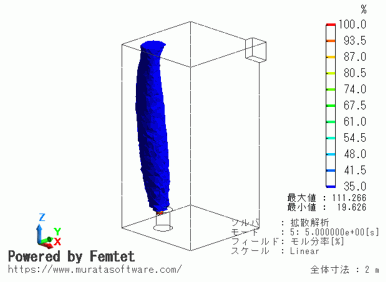

時刻 5[s] |
|
|

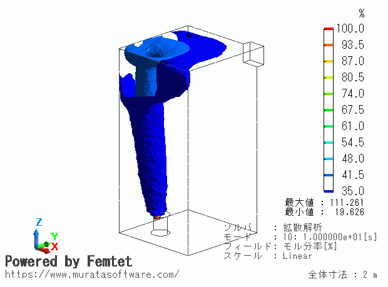

時刻 10[s] |
|
