例題１７ コイルの浮遊容量計算

本例題について

• ヘリカルコイルの浮遊容量（線間容量)の解析例を示します。


• 表に記載されていない条件はデフォルトの条件を使用します。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	電場解析[Coulomb （クーロン） Femtetの電場解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。 （容量値）
解析オプション	なし



メッシュタブを以下のように設定しています。

タブ設定	設定項目	条件
メッシュ ボディを四面体または三角形の要素に分割したもの。小さな要素ほど精度が良いが、計算時間が長くなる。	メッシュ設定	標準メッシュサイズを自動的に決定する：OFF 標準メッシュサイズ：2[mm]

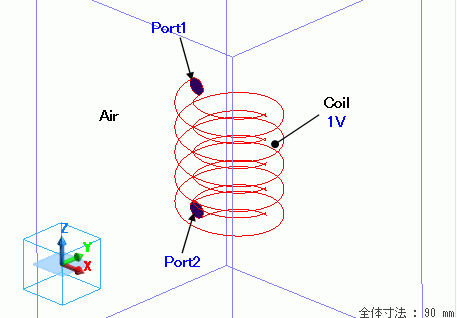

モデル図

ヘリカルコイル（Ｃｏｉｌ）をらせんソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディで定義しています。

ヘリカルコイルのボディ周囲全体に1Vの電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。を設定しています。

浮遊容量を求めたい節（ヘリカルコイルの端部）に入出力ポート 磁場解析では電流、電磁波解析では電磁波の入出力のある境界に設定する境界条件を設定しています。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	Coil	Coil
1/Solid	Air	※000_空気

※材料データベースを利用



材料は、コイル部分を完全導体に設定しています。

材料名	タブ	設定
Coil	導電率	導体の種類：完全導体

境界条件

コイル部分のボディ周囲全体に1Vの電気壁を設定する必要があります。

その後、浮遊容量を求めたい節に入出力ポートを設定します。

境界条件名/トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。	タブ	境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件の種類	条件
1V/Face	電気	電気壁	電位指定　1[V]
Port1/Face	電気	入出力ポート
Port2/Face	電気	入出力ポート
外部境界条件	電気	磁気壁 電界がその境界に沿うような扱いになる境界条件。電磁場を解析するモデルの対称境界などに用いる。



解析結果

浮遊容量の解析結果は、[解析結果]タブの、





 [テーブル] で表示できます。





C1-2が浮遊容量値で、約0.5[pF]となっています。
