例題２０簡易接触を用いた解析事例２

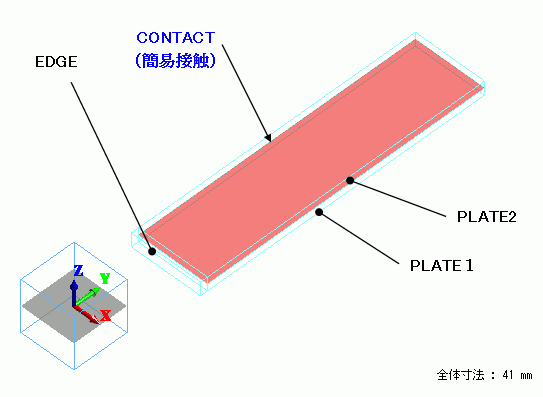

例題１９の構造に似ていますが2枚の板と接合部の線膨張係数が異なる構造体において、
接合部以外の境界面には簡易接触を適用したうえで、温度変化による熱荷重によって変形する
状態をシミュレーションした例を示します。
変形の状態や変位分布、応力分布を解析結果として見ることができます。
表に記載されていない条件はデフォルトの条件を使用します。
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）

一様な（局所的な分布のない）温度変化による熱応力解析をしますので、

解析オプションとして熱荷重を設定して、基準温度と到達温度を設定します。

熱伝導解析[Watt]との連成解析をする必要はありません。

ステップ/熱荷重タブの設定を以下のように行っています。

例題１９とは異なり、温度が0度に下がった場合を解析しています。

例題１９とは違い2枚の板（PLATE1,PLATE2)には共通の線膨張係数を適用し、接合部（EDGE)には板材料の
2倍の線膨張係数の材料定数を設定しています。

材料定数は以下のように設定しています。

MAT１とMAT２で線膨張係数に倍の差を設定しています。

境界条件名/トポロジ	タブ	境界条件の種類	条件
CONTACT/Face	機械	簡易接触	簡易接触の扱い：自動判定

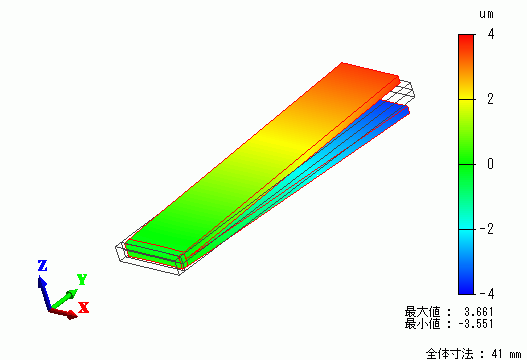

変位図を示します。コンター等高線図は変位のZ成分を示してます。

温度低下により接合部（EDGE)が板部分よりも多く収縮し、結果的に板に開きが発生している様子がわかります。

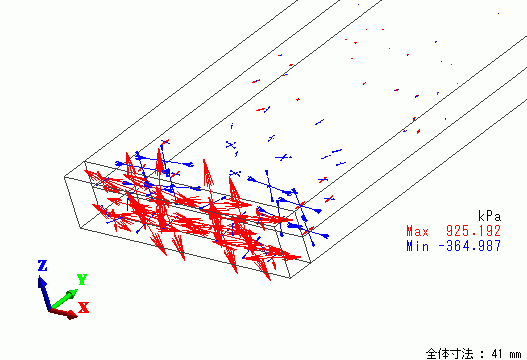

根元部分（EDGEとPLATE1、PLATE2の接合部）の応力ベクトル分布図を示します。

EDGE部分では引っ張り応力、板部分では圧縮応力が発生していることが分かります。
