例題６ コイル電磁石の作る磁場

本例題について

• ループコイルと磁性体コアによって構成された電磁石が作る磁場の解析例を示します。


• 電流密度や磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm





解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	磁場解析[Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。
解析オプション	なし

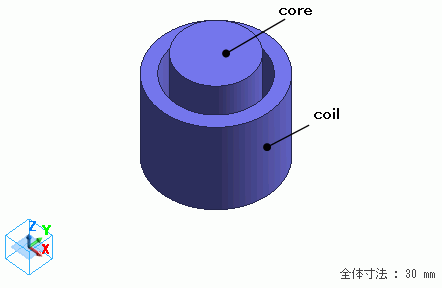

モデル図

筒形状のループコイル(coil)と円柱の磁性体コア(core)のボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。を配置しています。



ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	core	core
1/Solid	coil	008_銅Cu※

※材料データベースを利用



材料定数は以下のように設定しています。

材料名	タブ	定数
core	透磁率	比透磁率：　5×103



ループコイルに電流を流すため、ボディ属性は以下のように設定しています。

ボディ属性名	タブ	設定
coil	電流	波形：一定 電流値： 1[A] 巻数： 100[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1

境界条件

設定なし

解析結果

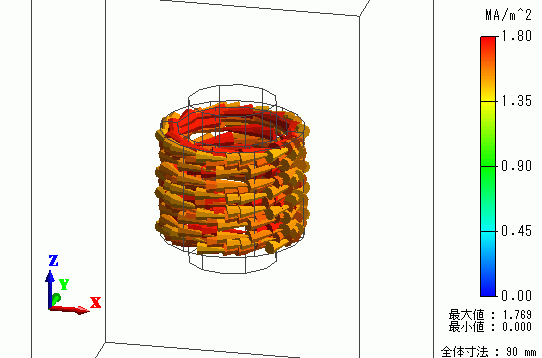

ループコイルを流れる電流密度ベクトルを示します。

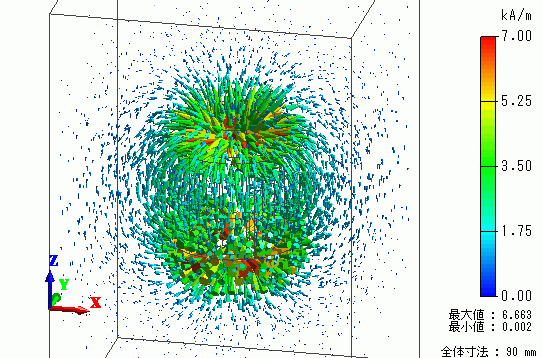

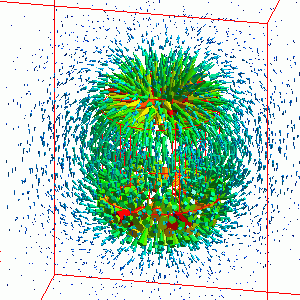

磁界ベクトルの解析結果を示します。

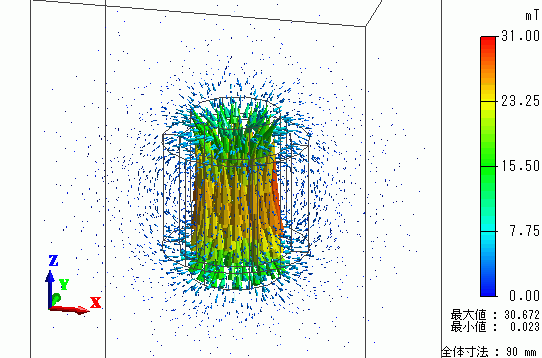

磁束密度ベクトルの解析結果を示します。
