例題１３ 平板電極のインダクタンス
本例題について
-
平板電極のインダクタンスの解析例を示します。
-
インダクタンスや磁界ベクトルや電流密度ベクトルを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |

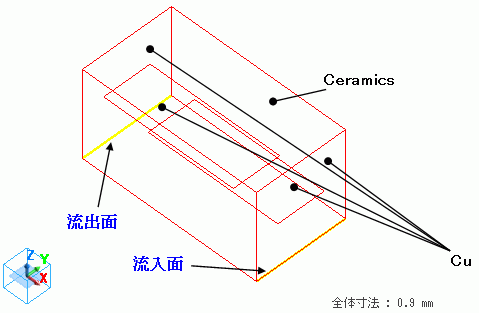

モデル図
直方体のセラミックスを作成し、その表面と内部に平板形状の電極をシートボディで定義しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
3/Sheet |
Coil |
008_銅Cu※ |
|
4/Sheet |
Coil |
008_銅Cu※ |
|
5/Sheet |
Coil |
008_銅Cu※ |
|
6/Sheet |
Coil |
008_銅Cu※ |
|
10/Solid |
Coil |
Ceramics |
※材料データベースを利用
電極部、Cramicsに電流が流れるよう以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
Coil |
電流 |
波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：流入出面指定(内部) 流入面、流出面を選択 |
材料Cramicsは極めて導電率の低い導体として、導電率を以下のとおりに設定しています。
|
材料名 |
タブ名 |
条件 |
|
Ceramics |
導電率 |
導体の種類：導体 |
境界条件
設定なし
解析結果
寄生インダクタンスの解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。

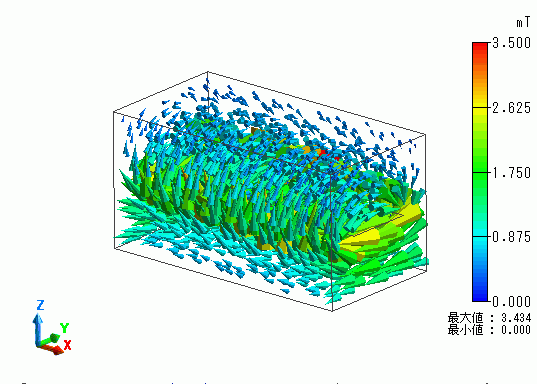

磁界ベクトルの解析結果を示します。

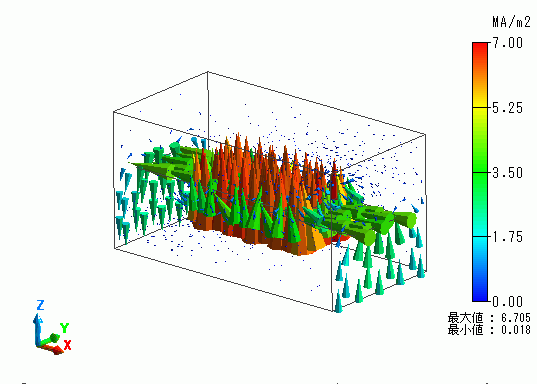

電流密度ベクトルの解析結果を示します。
