例題８ オープンスタブ
本例題について
-
誘電体基板上に形成したオープンスタブ線路の特性を解析した事例を示します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
要素の種類 |
２次要素 |
|
|
アダプティブ法 |
アダプティブメッシュを使用するをチェック |
|
|
周波数依存メッシュの設定 |
参照周波数：5×109[Hz] |
|
|
調和解析 |
スイープタイプ |
等間隔 分割数 をチェック |
|
スイープ値 |
最小 1×109[Hz] 最大 10×109[Hz] 分割数： 100 |
|
|
スイープの設定 |
高速スイープを選択 Sパラ変化量： 1×10-3 |
|
|
入力 |
1.0[W] |

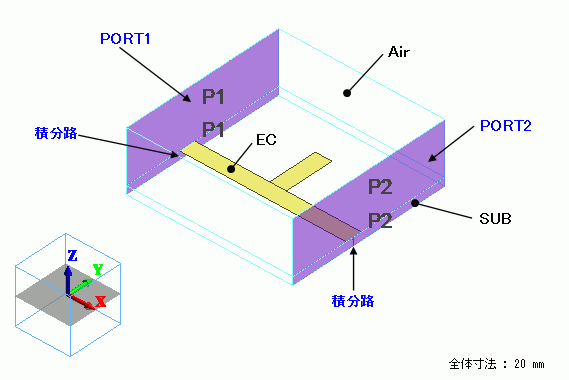

モデル図
基板（SUB）上にマイクロストリップ線路で、オープンスタブを構成しました。基板の上には空気領域を設定しています。
入出力ポートはPORT1,PORT２の二つあります。ポートには積分路を設定しています。
ボディ属性および材料定数の設定
Body属性として、電極（ECボディ）の厚みを入力することができますが、電極の厚みは解析に影響を与えません。
（関連情報：解析条件、電磁波解析タブ、面（辺）電極の厚みの影響を考慮する）
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
SUB |
006_ガラスエポキシ※ |
|
1/Sheet |
EC |
003銀_Ag |
|
2/Sheet |
EC |
003銀_Ag |
|
3/Solid |
AIR |
001_空気※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
PORT1/Face |
電気 |
入出力ポート |
基準インピーダンス：指定する をチェックし、５０Ωを入力 モード数： 導波路の計算で求めるモード数： 5 実際に３次元解析で使用するモード数： 1 モードの選択：チェックしない |
|
PORT2/Face |
電気 |
入出力ポート |
同上 |
|
外部境界条件 |
電気 |
|
解析結果

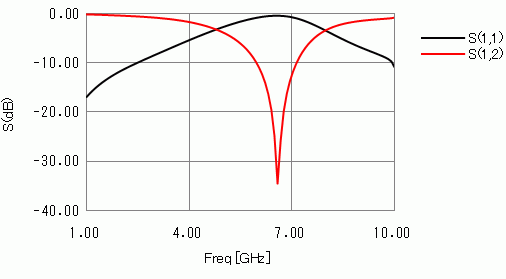

オープンスタブの反射特性と通過特性は、次のようになります。
