例題２６ アレイアンテナ
本例題について
-
誘電体基板上に形成したパッチアンテナのアンテナ特性を解析した事例を示します。
-
アンテナの指向性特性を解析結果として確認することができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析および開放境界の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
周波数依存メッシュの設定 |
参照周波数：6×109[Hz] |
|
|
調和解析 |
スイープタイプ |
等間隔 分割数 をチェック |
|
スイープ値 |
最小 5×109[Hz] 最大 7×109[Hz] 分割数： 100 |
|
|
スイープの設定 |
高速スイープを選択 Sパラ変化量： 1×10-3 |
|
|
入力 |
1.0[W] |
|
|
開放境界 |
種類 |
|
|
吸収境界の次元 |
1次 |

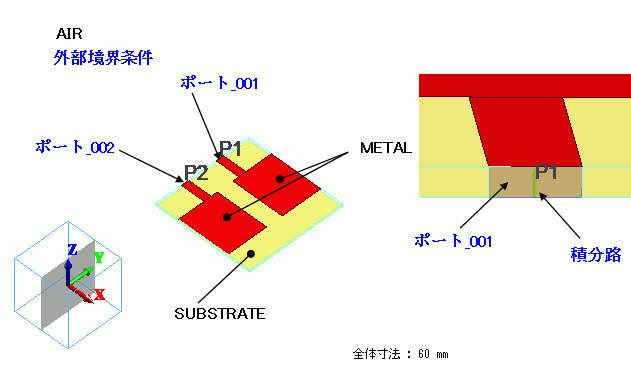

モデル図
直方体の基板（SUBSTRATE）の表面にシートボディでアンテナパターン（METAL)を構成し、それを覆うように球状の
空気部（AIR)を定義しています。空気Boryの表面には外部境界条件で指定した開放境界条件が適用されます。
ボディ属性および材料定数の設定
|
ボディ No./ボディタイプ |
ボディ名 |
材料名 |
|
1/Sheet |
METAL |
003_銀Ag |
|
5/Sheet |
METAL |
003_銀Ag |
|
10/Sheet |
METAL |
003_銀Ag |
|
15/Solid |
SUBSTRATE |
006_ガラスエポキシ |
|
16/Sheet |
METAL |
003_銀Ag |
|
19/Sheet |
|
|
|
20/Sheet |
転写用ボディ |
|
|
24/Solid |
AIR |
000_空気 |
※材料データベースを利用
境界条件
|
境界条件名/トポロジー |
タブ |
境界条件の種類 |
条件 |
|
ポート_001/Face |
電気 |
基準インピーダンス：指定する をチェックし、５０Ωを入力 モード数： 導波路の計算で求めるモード数： 5 実際に３次元解析で使用するモード数： 1 モードの選択：チェックしない |
|
|
ポート_002/Face |
電気 |
入出力ポート |
同上 |
|
外部境界条件 |
電気 |
開放境界 |
|
解析結果

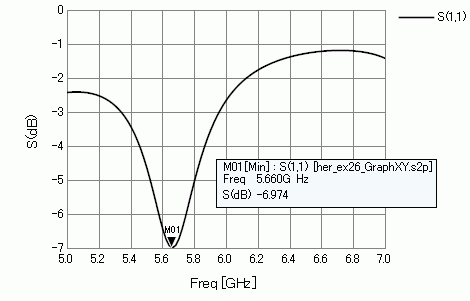

反射特性（Sパラメータ）の解析結果を示します。
下図は、ポートからの入力に重みを与えた時の放射特性を示しています。
重みの設定に関する説明は、”フィールド重ね合わせの設定”をご覧ください。
|
|
|
MAG |
PHASE[deg] |
|
赤線 |
ポート_001 |
1.0 |
0.0 |
|
ポート_002 |
1.0 |
0.0 |
|
|
黒線 |
ポート_001 |
1.0 |
0.0 |
|
ポート_002 |
1.0 |
180 |
-
放射パターンの表示方法については、「[簡易モード]電磁波指向性計算」または「[詳細モード]電磁波指向性計算」を参照してください。
