変形形状を考慮した解析

番号

例題タイトル

例題イメージ

使用条件および機能

1

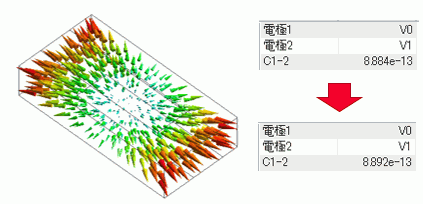

熱膨張によるコンデンサの容量変化

電場：静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。(容量値)

電位指定

開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件
(吸収境界 音波、電磁波などの波の反射の発生しない境界条件。)

結果インポート
(変形形状)

応力：静解析

熱荷重 物体の線膨張によって、異なる線膨張係数を有する物体間で発生する荷重オプション

2

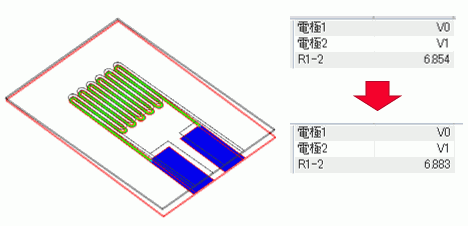

変形による配線の抵抗変化

電場：静解析(抵抗値)

電位指定

結果インポート
(変形形状)

応力：静解析

変位固定

強制変位
