例題１１ コイルアンテナ+共振用コンデンサの磁界分布解析
本例題について
-
LF帯(130kHz付近)におけるコイルアンテナ+共振用コンデンサの磁界分布を計算する解析例を示します。
-
磁束密度分布、回路電流、インダクタンスなどを計算します。
-
外部回路連成解析機能を利用します。
外部回路の中に共振用のコンデンサを配置しています。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Luvens] |
|
|
解析の種類 |
|
|
解析オプション |
[インダクタンスを計算する]にチェック |
過渡解析タブを以下のように設定しています。
波数50[kHz]の交流入力4サイクル分の解析を行います。
入力波形を十分再現するため、50[kHz]の1周期分を12分割(デフォルト値)した時間ステップで計算します。
|
タブ設定 |
設定項目 |
条件 |
|
過渡解析 |
時間ステップ |
自動 |
|
時間ステップ設定 |
サイクル数 4 |

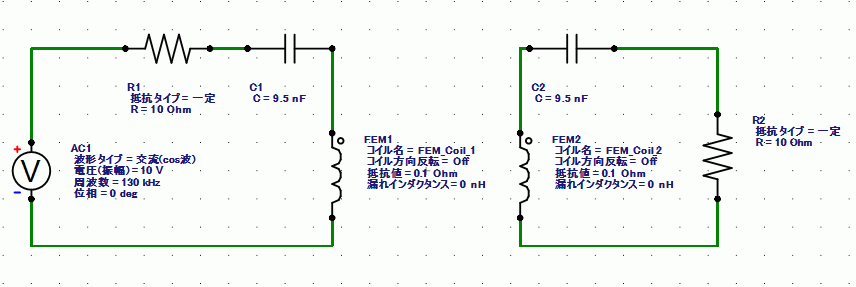

外部回路図は以下の通りです。
1次コイル(FEM1)側にAC電源を配置しています。
1次コイルと2次コイル(FEM2)はモデル側で結合しています。
LC直列共振させるためのコンデンサを1次コイル、2次コイルの双方に接続しています。

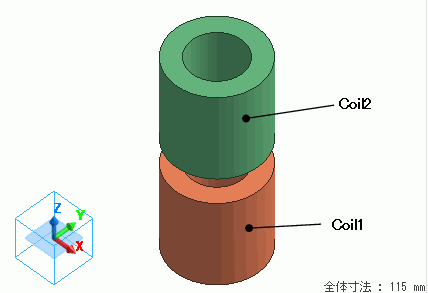

モデル図
1次コイル（Coil1）と2次コイル（Coil2）をループコイルで定義しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
5/Solid |
Coil1 |
008_銅(Cu)※ |
|
4/Solid |
Coil2 |
008_銅(Cu)※ |
※材料データベースを利用
ボディ属性は以下のように設定しています。
それぞれのコイルを外部回路上のFEMコイル素子と紐づけしています。
|
ボディ属性名 |
タブ |
設定 |
|
Coil1 |
電流 |
波形：外部回路連成 回路上のコイル名：FEM_Coil_1 巻数： 100[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1 |
|
Coil2 |
電流 |
波形：外部回路連成 回路上のコイル名：FEM_Coil_2 巻数： 100[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1 |
境界条件
設定なし
解析結果
0.25641e-5[s]での磁束密度分布を示します。

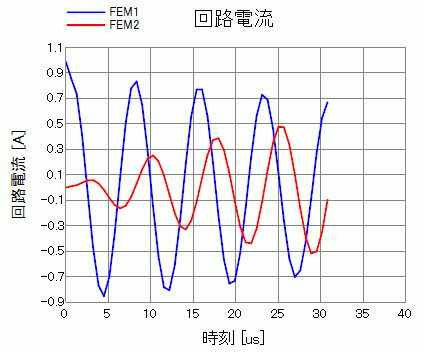

回路電流波形を示します。
時間が経つと、電圧源（cos波）に対し、1次コイルの電流（青色の波形）はsin波になっていることが分かります。
１次コイルの電流と２次コイルの電流は位相にずれていることが分かります。

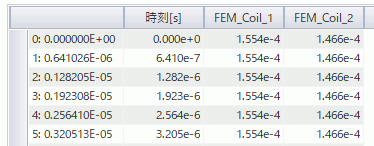

インダクタンスの計算結果を示します。
自己インダクタンス[H]
相互インダクタンス[H]
