例題８ コア付きコイルの鉄損(B-Hカーブを考慮した正弦波解析)

本例題について

• コア付きコイルの鉄損を計算する解析例を示します。


• 透磁率をB-Hカーブで入力しています。
  磁場調和解析の「例題２９ コイルの鉄損」では考慮されない磁気飽和の影響が考慮されます。


• コア部分の損失や、磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• さらに鉄損による発熱と温度分布まで計算した解析例は「例題２ コイルの鉄損による発熱」を参照して下さい。


• プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）




• Femtetのバージョンや環境により結果が多少ことなります。



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	磁場解析[Luvens （ルーベンス） Femtetの磁場過渡解析ソルバの名称]
解析の種類	過渡解析 時間的にフィールド分布が変化している解析。
解析オプション	なし



過渡解析タブを以下のように設定しています。

周波数50[kHz]の交流入力1サイクル分の解析を行います。

入力波形を十分再現するため、50[kHz]の1周期分を12分割(デフォルト値)した時間ステップで計算します。

タブ設定	設定項目	条件
過渡解析	時間ステップ	自動
	時間ステップ設定	サイクル数　1



モデル図

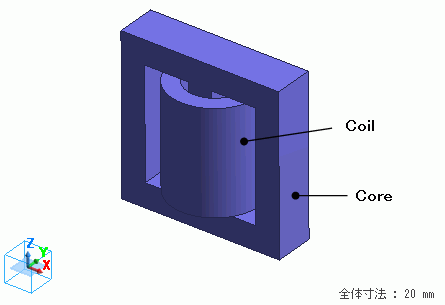

コアにコイルが巻かれているモデルを用います。

コア（Core）と、ループコイル（Coil）で定義しています。

コアの損失特性は鉄損テーブル（磁束密度と損失密度の関係を入力）で定義しています。



ボディ属性および材料の設定

ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。 No./ボディタイプ	ボディ属性名	材料名
5/Solid	Coil	008_銅(Cu)※
6/Solid	Core	Core

※材料データベースを利用



コアの材料定数を設定します。

透磁率をB-Hカーブで定義しています。

損失特性は鉄損テーブルで定義しています。

材料名	タブ	条件
Core	透磁率	磁化特性タイプ：B-Hカーブをチェック    B-Hカーブテーブル 磁界[A/m] 磁束密度[T] 0 0 58 0.219 90 0.33 180 0.59 380 0.69 1100 0.75 2000 0.78 3000 0.8 11000 0.9 20000 0.95
	導電率	導体の種類：導体 導電率：0.1[S/m]
	鉄損	鉄損の種類：鉄損テーブル    周波数：5×104[Hz] [磁束密度-損失密度]テーブル※ 磁束密度[T] 損失密度[W/m3] 50×10-3 5×103 500×10-3 500×103   ※本特性は架空の材料特性であり実在する 材料の特性ではありません。

グラフボタンを押すと以下のように材料の損失特性をグラフで確認できます。



ループコイルに電流を流すため、ボディ属性は以下のように設定しています。

ボディ属性名	タブ	設定
Coil	電流	波形：交流 電流値： 0.1[A] 周波数：50×103[Hz] 巻数： 100[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1

境界条件

設定なし

解析結果

損失の解析結果は、[解析結果]タブの、





 [テーブル] で表示できます。



「損失[W](最終1周期参照値)」タブに、以下のように出力されます。





本モデルのコアの鉄損は、約0.5Wであることが分かります。

なお、コアのジュール損 物体内を電流が流れる事によって生じる損失、ヒステリシス損は0となっていますが、これは材料特性を鉄損テーブル

（磁束密度と損失密度の関係を入力）で定義しているためで、鉄損のみ出力されます。

材料特性を鉄損経験式で定義した場合は、ジュール損、ヒステリシス損も出力されます。



• 損失についての詳細は「磁場解析における損失計算」を参照してください。

• 鉄損の計算手法ついての詳細は「鉄損の計算手法」を参照下さい。



磁界ベクトルの解析結果を示します。



磁束密度ベクトルの解析結果を示します。

磁束密度がコアにそってループを構成している様子が分かります。



鉄損密度の解析結果を示します。
