例題７ 音響インピーダンス境界条件
本例題について
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
音波解析[Mach] |
|
|
解析の種類 |
|
|
解析オプション |
選択なし |
|
タブ設定 |
設定項目 |
条件 |
|
調和解析 |
周波数 |
50[kHz] |
モデル図
水平方向のパイプに、垂直方向のパイプが交叉し、垂直パイプから水平パイプに音波が伝わっています。
水平パイプは十分長いものとし、途中で切り、その切断面に音響インピーダンス境界を設定しています。
音響インピーダンス境界を指定したことで、水平パイプが無限に長いものとみなされます。
BODY属性および材料定数の設定
|
BODY No./BODY Type |
BODY名 |
材料名 |
|
0/Solid |
空気 |
000_空気※ |
※材料データベースを利用
境界条件
|
境界条件名/Topology |
タブ |
境界条件の種類 |
条件 |
|
Vel/Face |
音波 |
速度 |
1 [m/s] |
|
Imp/Face |
音波 |
409.7 [Pa・s/m] ※ |
※空気の固有音響インピーダンスを設定
解析結果

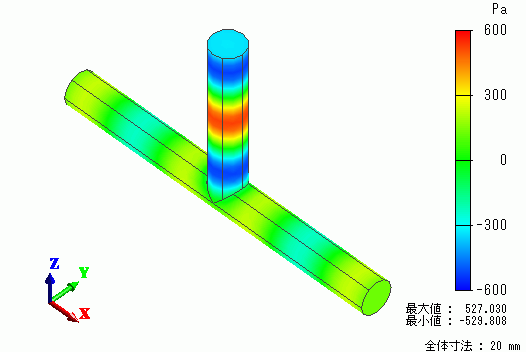

音圧の等高面コンターを示します。
垂直パイプに入った音波が水平パイプに入り、両端から出て行く様子が分かります。
アニメーションを表示すると、さらにその様子がはっきりします。
