例題１ 筒内の空気の流れ
本例題について
-
筒内に空気を送ったときの流れを定常解析した例を示します。
-
流体は層流のみ、非粘性、非圧縮性です。
-
流速分布を解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
簡易流体解析[Pascal] |
|
|
解析の種類 |
定常解析 |
|
解析オプション |
なし |

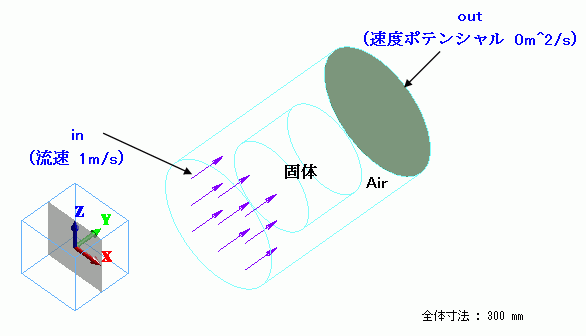

モデル図
筒の中を満たす流体部分(Air)はソリッドボディで形状を作成し、材料定数で[流体]に設定しています。
筒の中に流れを遮る固体をソリッドボディで作成し、材料定数で[固体]に設定しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
Air |
000_空気※ |
|
1/Solid |
固体 |
固体 |
※材料データベースを利用
Airは流体が設定されています。
|
材料定数名 |
タブ |
設定 |
|
Air |
固体/流体 |
状態：流体 |
境界条件
流体入口に流速、出口に速度ポテンシャルを設定しています。
出口の速度ポテンシャルは0[m^2/s]とすることで開口部扱いとなります。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
in/Face |
流体 |
流速 |
1[m/s] |
|
out/Face |
流体 |
速度ポテンシャル |
0[m^2/s] |
解析結果

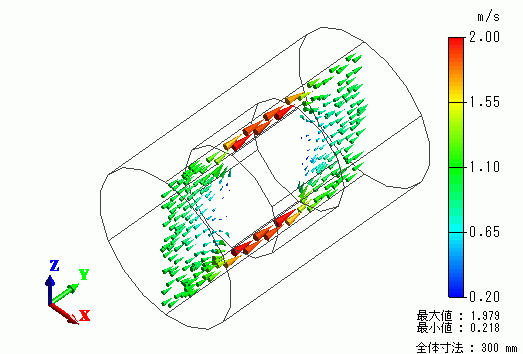

流速分布の解析結果（断面図）を示します。
流れを遮る固体があり流体の通り道が細くなっている場所で、流速が約2倍になっているのが分かります。
