例題８ 周期構造
本例題について
-
同じ構造の圧電体が無限に続く構造に対して、一周期だけを切り取って解析します
-
切り取った面には周期的境界条件を指定します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
プロジェクトファイルを取得（右クリックし、名前を付けてリンク先を保存してください。）
-
Femtetのバージョンや環境により結果が多少ことなります。
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
圧電解析[Galileo] |
|
|
解析の種類 |
|
|
解析オプション |
選択なし |
|
タブ設定 |
設定項目 |
条件 |
|
共振解析 |
モード数 |
3 |
|
|
周波数の近似値 |
0[Hz] |
モデル図

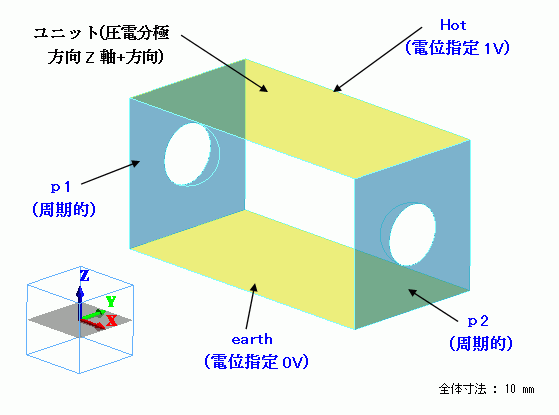

対称面で切断し、切断した面に周期的境界条件を設定します。ユニットの上面には電位１V
下面に電位０Vの電位を設定しています。
BODY属性および材料定数の設定
|
BODY No./BODY Type |
BODY名 |
材料名 |
|
4/Solid |
ユニット |
000_P-4※ |
※材料データベースを利用
境界条件
|
境界条件名/Topology |
タブ |
境界条件の種類 |
条件 |
|
p1/Face |
対称/不連続 |
周期的 |
|
|
p2/Face |
対称/不連続 |
周期的 |
|
|
hot/Face |
電気 |
電位 1[V] |
|
|
earth/Face |
電気 |
電気壁 |
電位 0[V] |
周期的境界条件p1、p2に対して、
[モデル]タブの
[境界条件ペア]

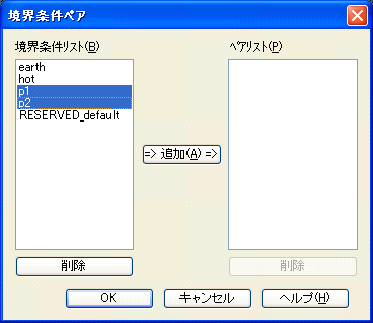

をクリックして、ペアリストに登録します。p1、p2を選択して追加をクリックします。

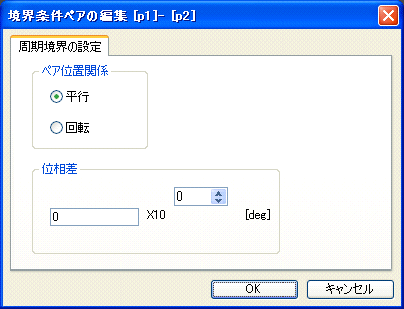

追加をクリックすると、下記のダイアログが表示されますので、p1-p2間の位相差を
入力します。p1-p2が同じ位相なら0[deg]、反転しているのなら180[deg]を指定
します。

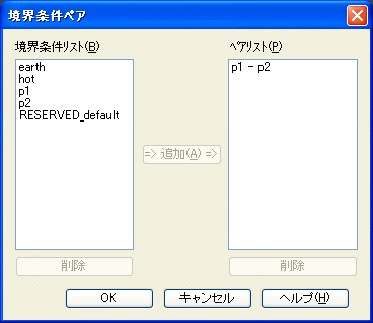

OKをクリックすると、ペアリストに登録されます。
解析結果

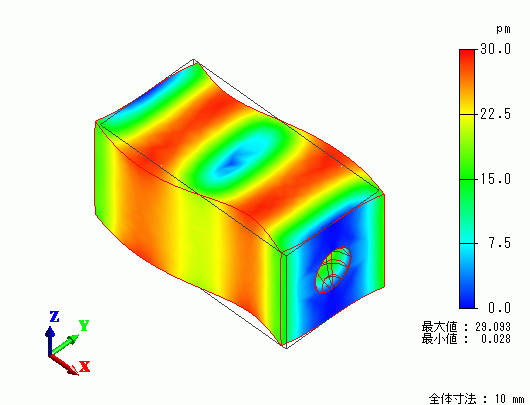

変位図を示します。コンター図は変位の大きさを示してます。
周期的境界条件を設定した面が、同じ変位であることがわかります。
