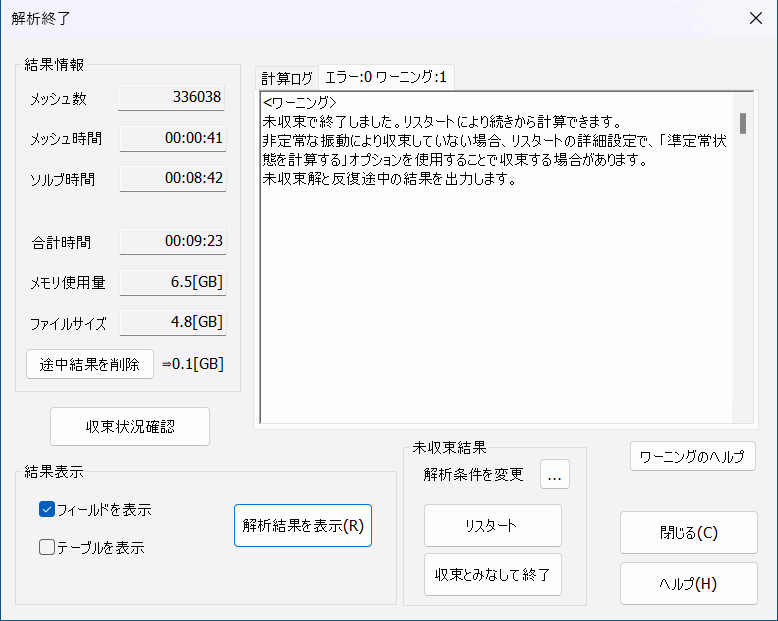

解析終了ダイアログ

解析が正常に終了したときに表示されるダイアログです。

結果表示状態においても、プロジェクトツリーで「計算ログ」をダブルクリックすることで再表示することができます。

項目	詳細項目	説明
結果情報	メッシュ数	解析に使用されたメッシュのメッシュ数が表示されます。
	メッシュ時間	メッシュ生成にかかった時間が表示されます。
	ソルブ時間	解析にかかった時間が表示されます。
	合計時間	メッシュ時間とソルブ時間を足した値が表示されます。
	メモリ使用量	使用したメモリ量が表示されます。
	ファイルサイズ	結果ファイル(拡張子pdt)のファイルサイズが表示されます。（解析終了時には、未保存のため、保存する場合に必要なファイル容量が表示されます。）
	「途中結果を削除」ボタン	流体解析や応力解析では、未収束/発散時に、原因を分析できるように途中結果を出力しています。途中結果が存在する場合、結果ファイルサイズが大きくなりすぎてしまう場合があります。このボタンをクリックすることで、途中結果を削除し、ファイルサイズを削減することができます。なお、途中結果を削除しても、未収束/発散の最終結果は残ります。
終了メッセージ	計算ログ	計算のログが表示されます。
	エラー/ワーニング	エラーやワーニングがあったときに、メッセージが表示されます。
	ワーニングのヘルプボタン	エラーやワーニングがあったときに、関連するヘルプを開くことができます。
「収束状況確認」ボタン		収束状況と途中結果を確認することができます。「収束状況と途中結果の表示」参照。
「アダプティブメッシュ収束状況」ボタン		アダプティブメッシュの収束状況を確認することができます。「アダプティブメッシュ収束状況」参照。
結果表示	フィールドを表示	チェックが入っている場合、「解析結果を表示」ボタンをクリックしたときにフィールドが表示されます。
	テーブルを表示	チェックが入っている場合、「解析結果を表示」ボタンをクリックしたときにテーブルが表示されます。
	S(Y)パラメータグラフを表示	チェックが入っている場合、「解析結果を表示」ボタンをクリックしたときにS(Y)パラメータグラフが表示されます。
	「解析結果を表示」ボタン	チェックボックスの状態に応じて、解析結果を表示します。
未収束結果(流体定常の場合) リスタート	「解析条件を変更」ボタン	リスタートする前に、解析条件を変更することができます。（例：収束判定、反復回数、流体解析の緩和係数、応力静解析の中断ステップ）
	「リスタート」ボタン	解析条件内のリスタートのフラグを自動的にONにして、リスタート解析を行います。過渡解析の場合：過渡解析タブ「前回の続き」のチェックをＯＮ流体/熱流体定常解析の場合：流流体解析タブ/熱流体解析タブの「前回の解析結果を使用する」のチェックをON 応力静解析複数ステップ/多段階熱荷重解析の場合、ステップ/熱荷重タブの「リスタート/中断設定」の「前回の続き」をON プロジェクトツリーの「計算ログ」から解析終了ダイアログを開いた場合、表示することができません。リスタートする場合は、手動で解析条件のリスタートフラグをONにして、通常の手順で解析実行を行ってください。「シミュレーションの実行」参照。
	「収束とみなして終了」ボタン (流体定常の場合のみ)	流体解析の定常解析で未収束だった場合に表示されます。このボタンをクリックすることで、収束とみなして、未収束の場合に出力されている途中結果をすべて削除します。結果のラベルには[未収束]が表示されていますが、収束結果として結果を確認することができます。
