Femtetヘルプ/マニュアル


異方性ズーム

各軸ごとに倍率を指定してモデルを拡大縮小表示します。


  • 本操作によりモデルの寸法は変更されません。



異方性ズーム使用手順

  1. [モデル]タブ、[解析結果]タブの

    の、

    [その他の視点] 右▼をクリックし、

     [異方性ズーム] をクリックします。





  1. ダイアログに各軸ごとの倍率を入力します。

    （ここでは、例としてX方向倍率を10に設定しています。）





  • 「この倍率をデフォルト値にする」をチェックすると、次回以降モデルを開いたとき、その倍率でモデルを表示します。

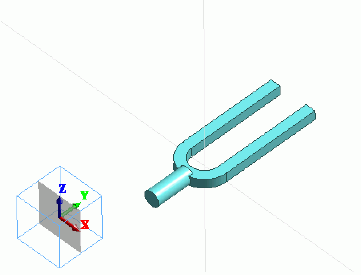

  1. 指定した倍率でモデルが拡大縮小表示されます。

    （この例では、異方性ズームによりモデルがX方向に10倍拡大表示されます。）



  2. 異方性ズームを設定しているときは座標軸の該当軸に倍率が表示されます。



  • [モデル]タブ、[解析結果]タブの

    の、

    [お気に入り視点]    で異方性ズームの情報を保存することはできません。
