接触面の抽出

接触している面を抽出しリスト表示する機能です。

指定したボディまたは面に接触している面を知ることができます。

使用方法は以下のとおりです。

接触している面を抽出したいボディ、または面をを選択します(複数選択可)。
[モデル]タブのから、[接触面リスト]を選択します。
指定したボディまたは面に接触している面がリスト表示されます。

交差及び点や辺での接触についてはリストに表示されません。

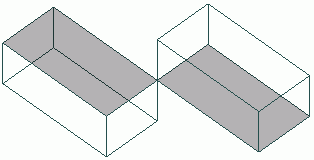

点接触	辺接触	面接触	交差

リストに表示されません	リストに表示されません	リストに表示されます	リストに表示されません

接触面リストについて

接触面リストには、指定したボディまたは面に接触する面がリスト表示されます。

通常は、部分接触する面のみがリストに表示されますが、リスト中の[完全接触面のみ表示]を選択すると、

完全接触する面のみがリストに表示されます。

なお、辺を一部共有する接触については、部分接触とみなされます。

部分接触	完全接触	辺を共有する接触

部分接触として表示されます	完全接触として表示されます	部分接触として表示されます
