ガーバーファイル（RS274Xフォーマット）

1. Femtetでプロジェクトを新規作成、もしくは開きます。


2. [ファイル]メニューから、[インポート]を選択します。


3. [ファイルを開く]ダイアログが起動しますので、ファイルの種類をGerber Format(*.*)に変更します。

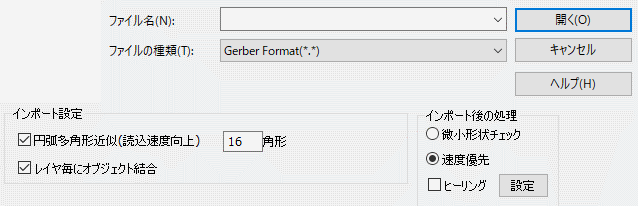

4. 図1のダイアログでファイル名などを指定します。複数ファイルを設定することも可能です。詳細な設定項目は表1を参照ください。


5. をクリックします。


6. レイヤ読み込み設定ダイアログが立ち上がります。各ファイル名がレイヤ名となります。各レイヤ毎に、読み込み、高さ、厚みの設定を行いをクリックします。



7. XY平面上にインポートされます。


8. Femtetにインポートされるモデルは、インポート時に自動的にシートボディ 面形状（四角形、多角形、円、楕円など）をもつボディへの変換を試みます。
   シートボディ 面形状（四角形、多角形、円、楕円など）をもつボディへの変換に失敗したボディは作成されずログにエラーが出力された上で、そのまま処理が続行されます。


9. 高さの値を設定すると、インポート先平面から見た法線方向へ指定した値分だけ移動した位置にインポートされます。


10. 厚みの値を設定すると、そのレイヤに属するボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。が指定した値分だけ引き延ばしされます。

• 円弧多角形近似を選択すると、インポートやブーリアン 複数のボディを結合したり（和）、ボディからボディを切り取ったり(差）、複数ボディの共通部分を抽出する（積）演算のことの処理がが高速されモデル読み込み時間が短縮されます。また、インポートの成功率も向上します。


• ご利用いただいているCADソフト/CAMソフト/基板設計ソフトによってGerber出力方法がことなります。ファイルによってはインポート時間が長くなる場合があることをご了承ください。


• ベタグランドのような複雑な形状の塗り領域がある場合ではインポートに時間がかかります場合があります。

設定項目

解説

ファイル名

インポートするファイルの名前を指定します。複数のファイルを選択することが可能です。

ファイルの種類

インポートするファイルの種類の中から「Gerber Format(*.*)」を選択します。

円弧多角形近似

円を正多角形、円弧形状を多角弧に変換します。

円弧多角形近似を選択するとインポートが高速されモデル読み込み時間が短縮されます。

また、円弧多角形近似を選択する方がインポートの成功率が高くなります。

レイヤ毎にオブジェクト結合

同じレイヤに属するボディをまとめて結合します。

ボディの結合に失敗した場合は、結合前のデータになります。

1. Femtetでエクスポートしたいプロジェクトを開きます。


2. [ファイル]メニューから、[エクスポート]を選択します。

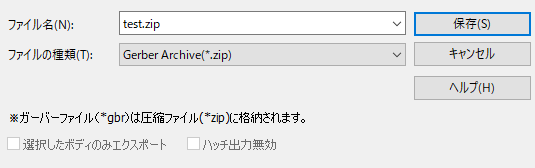

3. [名前を付けて保存]ダイアログが起動しますので、ファイルの種類をGerber Archive(*.*)に変更します。


4. ファイル名を指定して、をクリックします。


5. 出力されたzipファイルの中にガーバーフォーマットのデータ（*.gbr）が格納されています。


6. 出力される図形は、各ボデイの重心を切断した面をポジボディとして出力します。


7. 3次元モデルの場合はZ軸方向（XY平面）、2次元モデルの場合はY軸方向（XZ平面）の切断面で出力されます。


8. 各ボディグループに応じてガーバーファイルは分かれます。

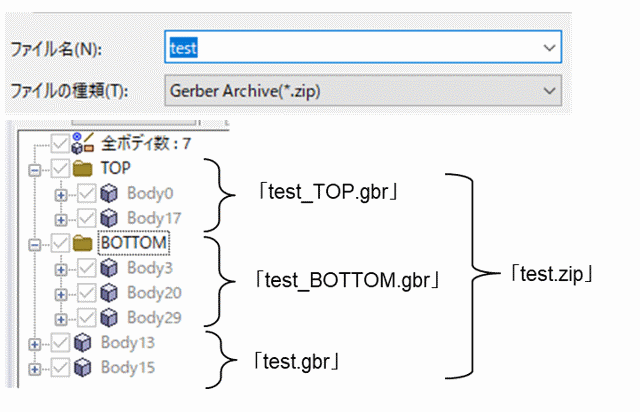

   例えば、図3のようにボディグループ「TOP」「BOTTOM」およびボディグループに属してないボデイがあったとします。これを「test.zip」という名前で出力した場合、
   「TOP」のボディグループは「test_TOP.gbr」、「BOTTOM」のボディグループは「test_BOTTOM.gbr」、ボディグループに属していないボディは「test.gbr」という名前となります。
   これらのファイルがひとつのzipファイルとして保存されます。


9. 円図形はアパーチャーコマンドにて、それ以外の図形は塗りつぶし図形として出力されます。
