電磁波解析でポートの電磁界が平行平板モードになる問題



電磁波解析（Hertz （ヘルツ） Femtetの電磁波解析ソルバの名称）の３次元調和解析で、ポートの電磁界が平行平板モードになる問題の解決方法を示します。

ストリップ線路やコプレーナ線路にポートを付けた場合、実際には発生しないと思われる平行平板モードが得られる

場合があります。その場合には次のように線路の端に電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。を付けることで、平行平板モードの発生を阻止すること

ができます。

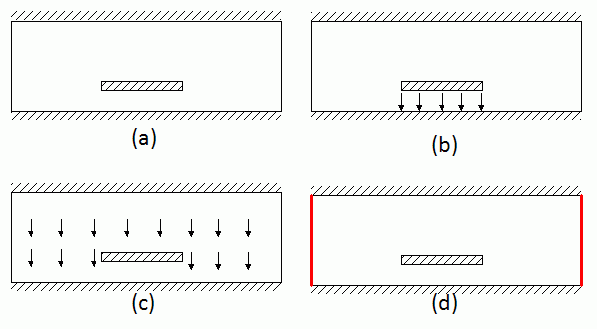

図１はストリップ線路です。斜線の領域は導体または電気壁を表しています。このモデルではストリップ線路の伝搬

モード（図１(b)）ではなく、平行平板モード（図１(ｃ)）が選ばれる場合があります。その場合には図１(d)のように上

下の導体を電気壁で繋いでください。赤の太線が電気壁の境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件を表しています。

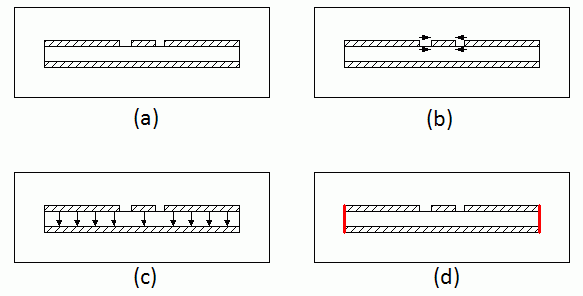

図２はグランド付きコプレーナ線路です。やはりコプレーナのモード（図2(b)）ではなく、平行平板モード（図2(ｃ)）が選

ばれる場合があります。その場合には図2(d)のように上下の導体を電気壁で繋いでください。



図1　ストリップ線路



図2　コプレーナ線路
