メッシュ／解析条件の設定

標準メッシュサイズは最大周波数での波長の1/6以下としてください。

メッシュ数が増えすぎるようなら1/3以下でもよいです。

この例では、20kHzでの波長は340/20000=0.017[m]

メッシュサイズ<17/6=2.83[mm]、したがって3mmとします。

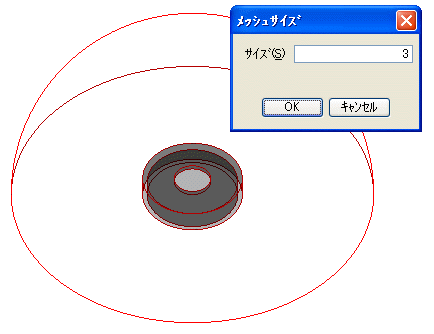

標準メッシュサイズは[モデル]タブの

[解析条件]をクリックすると、[解析条件の設定]ダイアログが表示されます。

[メッシュ]タブをクリックします。

[標準メッシュサイズを自動的に決定する]のチェックをOFFにし、[標準メッシュサイズ]の項目に入力して下さい

要素の種類は2次要素を使用します

音源の大きさの1/10を目安にし、標準メッシュサイズより小さくしてください
