周期メッシュ

回転方向に周期構造をもつ回転機に対して、周期性のあるメッシュを作成します。

具体的には、一部の領域をメッシュ分割した後、そのメッシュを回転方向に鏡面コピーしていきます。

この機能は磁場解析で過度解析/回転機を使用する場合に有効です。

周期メッシュは通常のメッシュに比べて精度が高く、特にコルギングトルクの対称性が改善されると言われています。

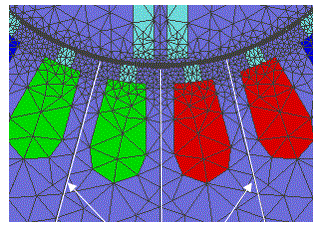

図1はIMPモータのメッシュ図で、対称面に対してメッシュが対称に作成されています。

　　　　　　　　　　　　　　　　対称面

図1 IPMモータの周期メッシュ (上 : 全体図、下 : 拡大図)

図2はコルギングトルクの計算結果です。本来は半周期の7.5degで左右の方向に鏡面コピーし、

さらに上下の方向で鏡面コピーすると次の半周期の波形と重なりますが、誤差によって差が

生じます。

　　　　　　　　　　　　　　　　　　　図2 コルギングトルク

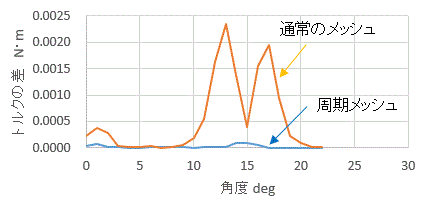

図3はその誤差を示したものです。周期メッシュは通常のメッシュに比較して誤差が

小さいことがわかります。

　　　　　　　　　　　　　　　　　　　　　図3 対称性の誤差
