流入流出ペア境界

二つの流入流出ペア境界の間の接続を有効にするためにはペア設定を行う必要があります。

流入流出境界ペア設定する方法を以下に示します。

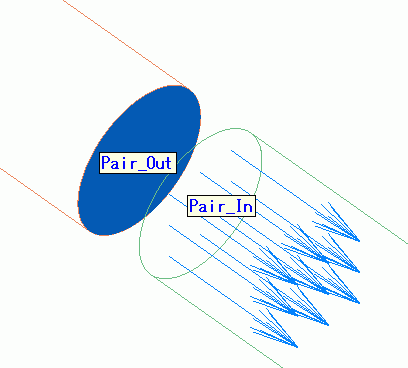

あらかじめ、流入流出ペアの流入境界条件Pair_In,流入流出ペアの流出境界条件Pair_Outがそれぞれ異なるトポロジーに設定されている前提で説明します。

設定項目	解説
境界条件リスト	解析用データベースに登録されている境界条件のうち、ペア設定の対象となる境界条件の一覧が表示されます。ダブルクリックすると境界条件ダイアログが起動し、データを編集できます。 [Delete]キーを押すと境界条件が削除されます。
ペアリスト	登録されている、境界条件のペアを表示します。ダブルクリックすると以下に示す、境界条件ペアの編集ダイアログが起動し、境界条件ペアに関連する設定項目（流入流出ペアの場合、流入条件）を編集できます。 [Delete]キーを押すと境界条件ペアが削除されます。
追加	境界条件リストから、ペアとなる境界条件を選択し、追加ボタンを押すと、境界条件ペアの編集ダイアログが起動し、[OK]を押すと境界条件ペアが作成されます。
削除	それぞれのリストから境界条件を削除できます。
編集	流入流出ペアの流入側の設定を行うことができます。既に設定してある場合、設定不要です。詳しくは「流体タブ(熱流体タブ)」を参照してください。
