接触境界ペア

Femtetの応力解析で「接触表面」の境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件を用いた接触解析を行うには

「接触面」と「被接触面」の境界面のペア設定を行う必要があります。

ここではその設定方法を説明します。







自動ペア設定

接触面に対して、あらかじめ手動で被接触面とのペアが設定されていない場合には、解析直前に、
自動的にペア設定を行います。

自動ペア設定の機能を使用する場合、「接触面」と「被接触面」を設定するだけで、手動でのペア設定は不要です。



相手の「被接触面」が一つもペア設定されていない「接触面」について、
解析モデルに存在するすべての「被接触面」と接触 離れたボディ同士が接触して力をおよぼしあう状況を解析できる機能ペアを設定します。





• 摩擦を考慮する場合は手動ペア設定が必要です。


• 「接触面」や「被接触面」が複数の場合、不要なペア設定をしてしまうことで、解析の収束性が悪くなる場合があります。
  その場合は、手動で、必要な箇所だけペア設定を行ってください。

• 「接触面」や「被接触面」が一つずつで、摩擦を考慮しない場合は上記２点の問題は発生しないため、手動でペア設定をする必要はありません。



手動ペア設定の方法

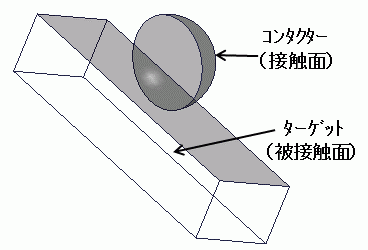

上のモデルで境界条件コンタクターと境界条件ターゲットを接触境界ペア設定する方法を以下に示します。



接触境界ペアの変更方法（メニュー）

[モデル]タブの から、[境界条件ペア]を選択します。   プロジェクトを閉じた状態では選択できません。

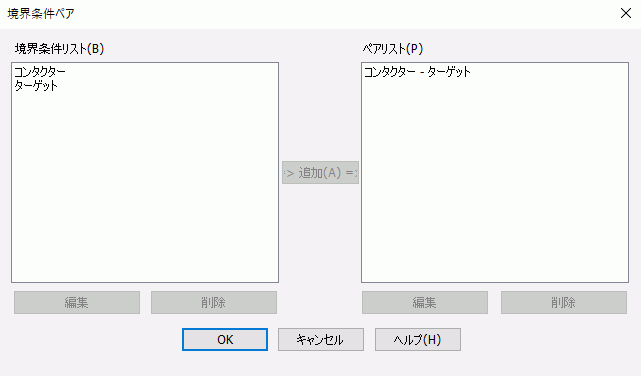

[境界条件ペア]ダイアログが開かれるので、設定を行います。



接触境界ペアの変更方法（プロジェクトツリー）

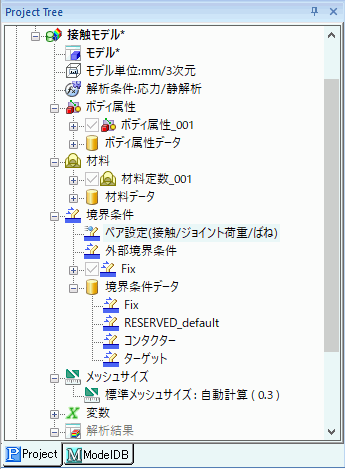

プロジェクトツリーの[Project]タブを選択し、[境界条件]の中の ペア設定（接触/ジョイント荷重/ばね）をダブルクリックします。
[境界条件ペア]ダイアログが開かれるので、設定を行います。



境界条件ペアダイアログ設定項目

設定項目	解説
境界条件リスト	解析用データベースに登録されている境界条件のうち、 ペア設定の対象となる境界条件の一覧が表示されます。 ダブルクリックすると境界条件ダイアログが起動し、設定項目を編集できます。 [Delete]キーを押すと境界条件が削除されます。
ペアリスト	登録されている、境界条件のペアを表示します。ダブルクリックすると以下に示す、 境界条件ペアの編集ダイアログが起動し、境界条件ペアに関連する設定項目 （接触境界の場合は摩擦係数）を編集できます。 [Delete]キーを押すと境界条件ペアが削除されます。
追加	境界条件リストから、ペアとなる境界条件を選択し、追加ボタンを押すと、 境界条件ペアの編集ダイアログが起動し、[OK]を押すと境界条件ペアが作成されます。
削除	それぞれのリストから境界条件を削除できます。

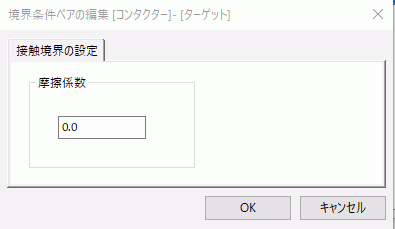

編集	摩擦係数を設定します。     設定項目 解説 摩擦係数   摩擦係数がゼロの場合は、接触面では摩擦力ゼロ（完全すべり）として扱われます。   摩擦係数（μ）がゼロより大の場合、 接触状態の接触節点の垂直抗力Nと接線方向の力Fに対して F＜μNであれば「固着状態」＝静止摩擦 F＞μNであれば「すべり状態」＝動摩擦 と判定されます。

注意：

接触境界ペア設定する接触表面は必ず一方のタイプが「接触面」、

もう一方のタイプが「被接触面」と設定されている必要があります。
