ばね接続境界

二つのばね接続境界の間のばね接続を有効にするためにはペア設定を行い、ばね定数を設定する必要があります。

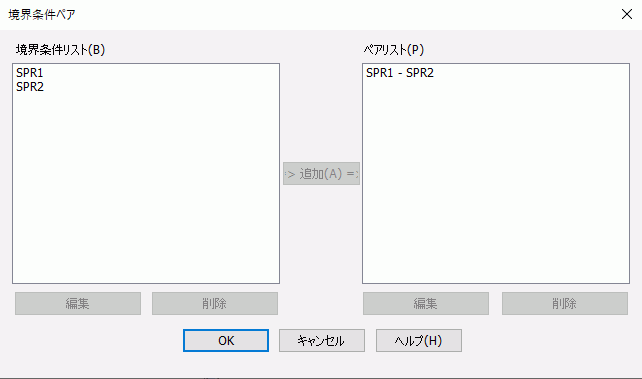

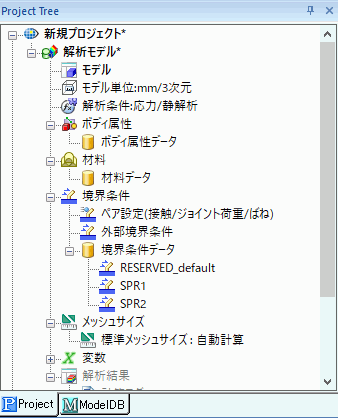

ばね接続境界ペア設定する方法を以下に示します。

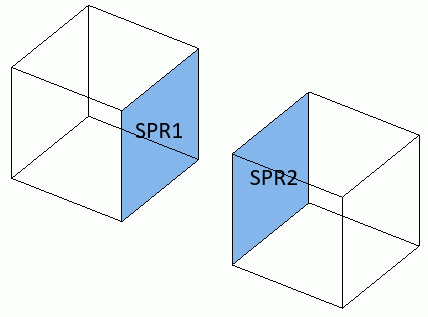

あらかじめ、ばね接続境界条件SPR1,SPR2がそれぞれ異なるトポロジーに設定されている前提で説明します。

設定項目

解説

境界条件リスト

解析用データベースに登録されている境界条件のうち、

ペア設定の対象となる境界条件の一覧が表示されます。

ダブルクリックすると境界条件ダイアログが起動し、データを編集できます。

[Delete]キーを押すと境界条件が削除されます。

ペアリスト

登録されている、境界条件のペアを表示します。ダブルクリックすると以下に示す、

境界条件ペアの編集ダイアログが起動し、境界条件ペアに関連する設定項目

（ばね接続の場合、ばね定数のタイプとばね定数）を編集できます。

[Delete]キーを押すと境界条件ペアが削除されます。

追加

境界条件リストから、ペアとなる境界条件を選択し、追加ボタンを押すと、

境界条件ペアの編集ダイアログが起動し、[OK]を押すと境界条件ペアが作成されます。

削除

それぞれのリストから境界条件を削除できます。

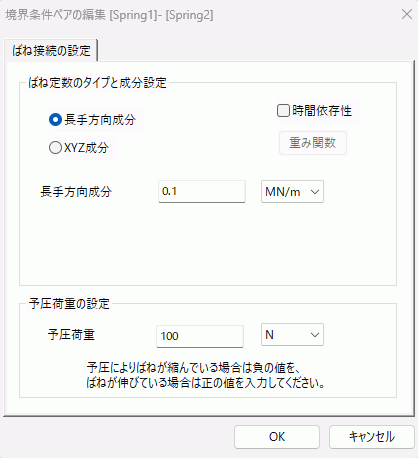

編集

ばね定数のタイプと成分を設定します。

設定項目	解説
ばね定数のタイプと成分	長手方向成分、XYZ成分のいずれかを選択します。長手方向成分：ばねの長手方向にのみばね力が発生します。長手方向成分のばね定数を設定します。ばね力はばね接続境界が設定されたばね両端トポロジーの伸び方向の変位とばね定数の乗算で算出されます。非線形解析の場合はペアの位置関係に連動してばね力の方向も変わります。 XYZ方向成分： XYZ軸の各方向に対してばね力が発生します。ばね定数のXYZ成分をそれぞれ設定します。ばね力はばね接続境界が設定されたばね両端トポロジーの相対変位とばね定数の乗算で算出されます。
時間依存と重み関数	静解析でのステップ解析、過渡解析においてはばね定数の時間依存性が設定できます。
予圧荷重	初期状態でばねが圧縮もしくは伸長している場合に設定します。予圧によりばねが圧縮している場合は負の値を、ばねが伸長している場合は正の値を入力してください。自然長からの伸長や圧縮長さで考える場合、ばね定数をかけることで予圧荷重に変換できます。
