例題１３ 熱交換機
本例題について
-
シェル・チューブ型の熱交換機の解析例を示します。
-
温度分布や熱流束ベクトルを解析結果として見ることができます。
-
温度コンター図と流線の同時表示により結果を確認できます。
-
表に記載されていない条件は初期設定の条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
m |
解析条件
|
項目 |
条件 |
|
流体解析[Bernoulli] 熱伝導解析[Watt] |
|
|
解析の種類 |
|
|
メッシュ設定 |
標準メッシュサイズ:0.03[m] シェル流入流出口内面のメッシュサイズ:0.01[m] |

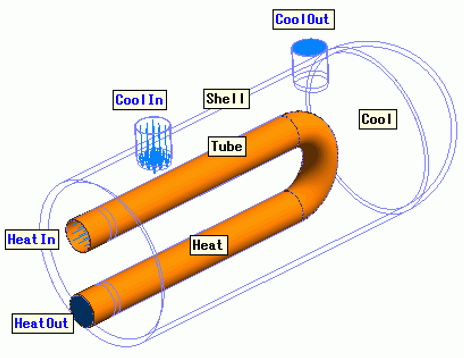

モデル図
シェル内を冷媒が流れ、チューブ内を熱媒が流れる熱交換機のモデルです。シェルとチューブは厚みのあるソリッドボディで作成し、
その中に冷媒と熱媒として空気があります。冷媒と熱媒は固体であるチューブを通してのみ熱の交換を行います。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
6/Solid |
Tube |
104_ステンレス鋼※ |
|
38/Solid |
Heat |
000_空気※ |
|
45/Solid |
Shell |
104_ステンレス鋼※ |
|
46/Solid |
Cool |
000_空気※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
CoolIn/Face |
熱流体 |
流入 |
流速指定 1 [m/s]
流体温度 直接指定 20[deg] |
|
CoolOut/Face |
熱流体 |
流出 |
自然流出 |
|
HeatIn/Face |
熱流体 |
流入 |
流速指定 1 [m/s]
流体温度 直接指定 200[deg] |
|
HeatOut/Face |
熱流体 |
流出 |
自然流出 |
解析結果

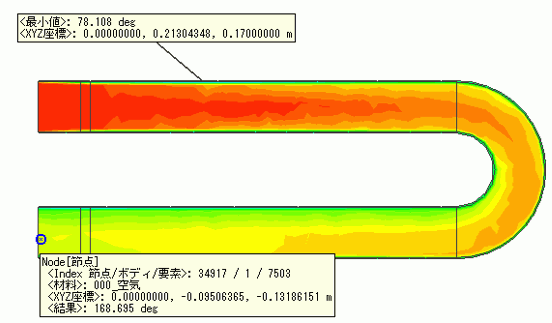

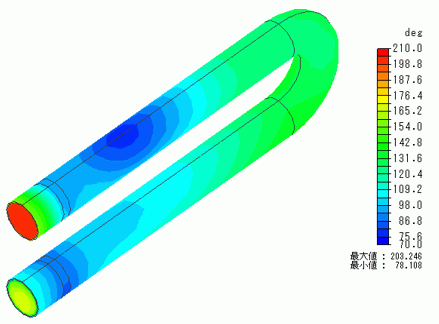

図１はチューブの外側の温度とチューブ内の温度を示しています。冷媒が流入し、チューブに吹きかかる部分が最も温度が下がっていることがわかります。
流入口における温度（200℃）に対して流出口の温度は170℃前後となっており、シェル内の冷媒との熱交換が行われていることも確認できます。
- 応力解析例題７１ではこの温度分布をもとにチューブの熱応力解析を行っています。
図１ チューブの温度コンター図

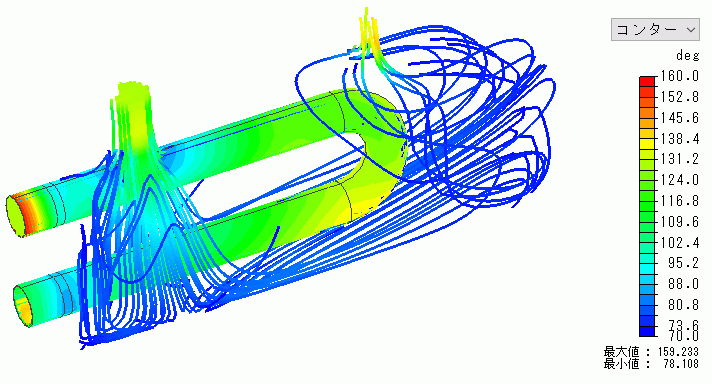

図２ではシェル内の冷媒を非表示にし、チューブの温度コンター図とシェル内の流線を同時表示しています。
図２ 温度と流線の同時表示
