例題１４ 誘電体と導体の解析

本例題について

• 誘電体および抵抗体から構成される解析モデルの調和解析 正弦波で駆動したときの解析。解析条件で駆動する周波数を指定する。を行った事例を示します。


• 抵抗値や容量を解析結果として得ることが出来ます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

• プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）



解析空間

項目	条件
解析空間	3次元
モデル単位	mm



解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	電場解析[Coulomb （クーロン） Femtetの電場解析ソルバの名称]
解析の種類	調和解析
解析オプション	選択なし



調和解析の周波数設定を行います。

タブ設定	設定項目	条件
調和解析	周波数	最小、最大ともに 1×106[Hz]
	間隔	等間隔をチェック 分割数：　0

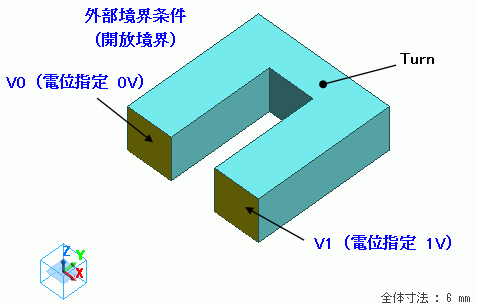

モデル図

直方体形状ソリッドボディ 立体形状（立方体、多面体、球、円柱など）をもつボディを組み合わせてコの字型の導体ボディ 材料定数の導電率で、導体または完全導体を指定したボディを、導体ボディと呼びます。を作成し、

導体ボディの先端に異なる電位を設定しています。

ボディ属性および材料定数の設定

材料として銅を選択しています。

ボディ No./ボディ タイプ	ボディ属性名	材料名
1/Solid	Turn	008_銅Cu※

※材料データベースを利用

境界条件

コイルの両端面に電気壁 電界がその境界に対し垂直に向く扱いになる境界条件。電磁場を解析するモデルの対称境界や完全導体面などに用いる。を設け、電位差を設定します。

境界条件名/トポロジ ボディを構成する要素のこと。点、辺、面トポロジがある。	タブ	境界条件 力、温度、電圧など、ボディの境界(トポロジ)に与える条件の種類	条件
V0/Face	電気	電気壁	電位指定　0[V]
V1/Face	電気	電気壁	電位指定　1[V]
外部境界条件※	電気	開放境界 アンテナなどの解析で、本来は無限まで続く解析空間を、有限領域で解析するときの外部境界条件



※外部境界条件は[モデル]タブの




[外部境界条件] をクリックして設定できます。



解析結果

導体の抵抗および容量は、[解析結果]タブの、





 [テーブル] で表示できます。

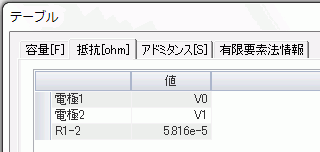

導体の抵抗の解析結果としては、以下のように出力されます。

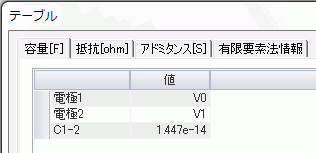

容量の解析結果としては、以下のように出力されます。

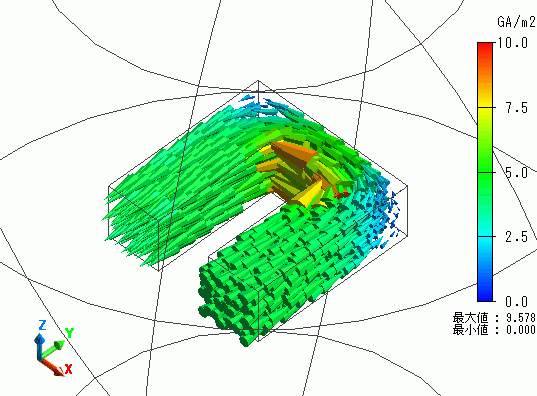

電流密度ベクトルの解析結果を示します。

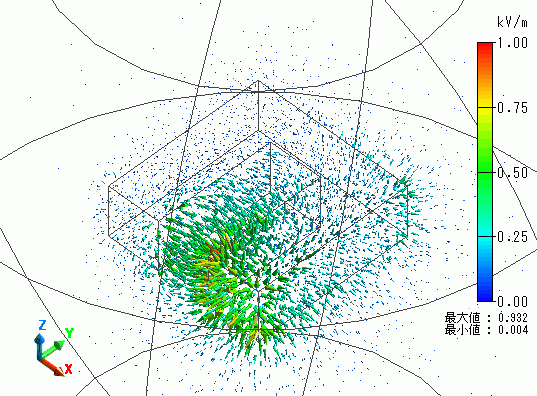

電界ベクトルの解析結果を示します。
