例題１７ コイルの浮遊容量計算
本例題について
-
ヘリカルコイルの浮遊容量（線間容量)の解析例を示します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電場解析[Coulomb] |
|
|
解析の種類 |
静解析 （容量値） |
|
解析オプション |
なし |
メッシュタブを以下のように設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
メッシュ設定 |
標準メッシュサイズを自動的に決定する：OFF 標準メッシュサイズ：2[mm] |

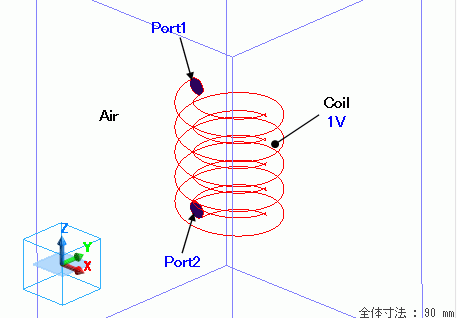

モデル図
ヘリカルコイル（Ｃｏｉｌ）をらせんソリッドボディで定義しています。
ヘリカルコイルのボディ周囲全体に1Vの電気壁を設定しています。
浮遊容量を求めたい節（ヘリカルコイルの端部）に入出力ポートを設定しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
Coil |
Coil |
|
1/Solid |
Air |
※000_空気 |
※材料データベースを利用
材料は、コイル部分を完全導体に設定しています。
|
材料名 |
タブ |
設定 |
|
Coil |
導電率 |
導体の種類：完全導体 |
境界条件
コイル部分のボディ周囲全体に1Vの電気壁を設定する必要があります。
その後、浮遊容量を求めたい節に入出力ポートを設定します。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
1V/Face |
電気 |
電気壁 |
電位指定 1[V] |
|
Port1/Face |
電気 |
入出力ポート |
|
|
Port2/Face |
電気 |
入出力ポート |
|
|
外部境界条件 |
電気 |
|
解析結果
浮遊容量の解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。
C1-2が浮遊容量値で、約0.5[pF]となっています。
