例題４８座屈解析の事例

本例題について

H形鋼の座屈解析例を示します。
座屈荷重係数や座屈モードの形状が分かります。
表に記載されていない条件はデフォルトの条件を使用します。
Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）

解析空間

項目	条件
解析空間	3次元
モデル単位	mm

解析条件

解析の種類として座屈解析を選択しています。

項目	条件
ソルバ	応力解析[Galileo]
解析の種類	座屈解析

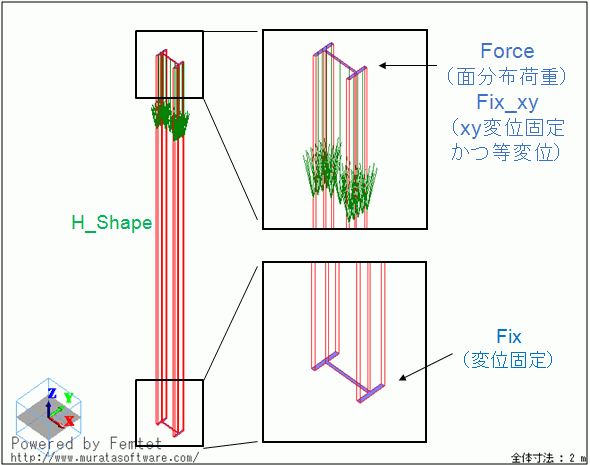

モデル図

まず、XY平面上にH型のシートボディを作成し、Z方向に引き延ばし加工することで柱形状のソリッドボディを形成しています。
底面の変位を固定し、上面に下向きの荷重およびXY方向の変位固定（＋等変位※）を設定しています。

※等変位チェックをすることで上面の回転変位を抑制しています。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	H_shape	104_ステンレス鋼※

※材料データベースを利用

境界条件

境界条件名/トポロジ	タブ	境界条件の種類	条件
Fix/Face	機械	変位	XYZ成分のチェックボックスをオン UX=0, UY=0, UZ=0
Force/Face	機械	荷重	トータル荷重で入力するのチェックボックスをオン X=0.0, Y=0.0, Z=-1000
Fix_xy/Face	機械	変位	XY成分のチェックボックスをオン UX=0, UY=0 等変位チェックをオン等変位UX, UY, UZのチェックをオン

※ForceとFix_xyは同じ面に境界条件を設定する必要があるため、２つ目の境界条件の設定で追加にチェックを入れる必要があります。

解析結果

計算値ファイルには以下のような解析結果が出力されます。

<<座屈解析>>

座屈荷重係数(Buckling Load Factor)

Mode[ 0] = 2.88264161e+002

モデルに設定された荷重に座屈荷重係数を乗算したものが座屈荷重となります。

応力座屈解析で得られるフィールド値（変位、ひずみ、応力など）はすべて相対値です。

上の結果より、本モデルでの座屈荷重係数が288であることが分かります。

したがって、境界条件Forceで設定した荷重は1000[N]ですので、座屈荷重は288[kN]となります。

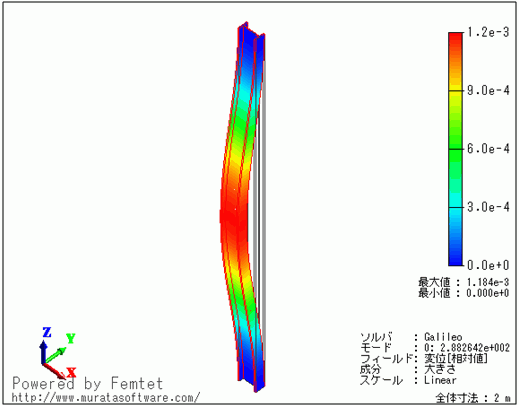

変位図を示します。コンター等高線図は変位の大きさを示してます。変位量の相対値です。

理論公式との比較

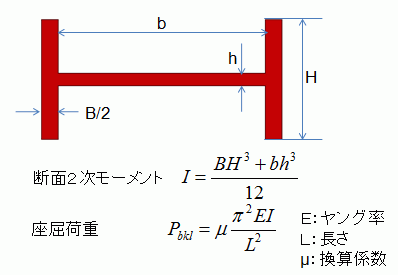

断面形状がＨ型の柱の座屈荷重は以下の理論公式から求められます。

本例題の場合、

B/2 = 7e-3[m]

b = 86e-3[m]

H = 50e-3[m]

h = 5e-3[m]

E = 2e11[Pa]

L = 2.0[m]

μ＝4（両端の水平変位および回転変位が固定のため）

であるので　I = 14.7e-8[m4]、Pbkl = 290[kN]

となり、Ｆｅｍｔｅｔの座屈荷重解析結果とよく一致しています。
