例題５３三角分布荷重を受ける単純支持梁

本例題について

材料力学の教科書で扱われる、単純支持した梁に三角形状に分布した圧力をかけてたわませる解析事例です。
分布を持つ境界条件を設定します。設定方法は、分布を持つ境界条件、ボディ属性の設定を参照してください。
変形の状態や変位分布、応力分布を解析結果として見ることができます。
表に記載されていない条件はデフォルトの条件を使用します。
Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）

解析空間

項目	条件
解析空間	3次元
モデル単位	mm

解析条件

解析条件はデフォルトの条件を使用します。

項目	条件
ソルバ	応力解析[Galileo]
解析の種類	静解析
解析オプション	なし

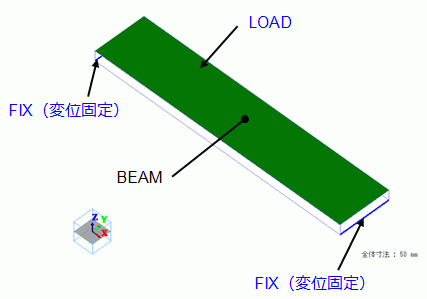

モデル図

直方体のソリッドボディを定義し、材料としてポリカーボネートを設定して梁部分を定義しています。
境界条件として上面の面トポロジに分布荷重、下面の両端の辺トポロジにZ方向の変位固定条件を適用しています。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	BEAM	002_ポリカ-ボネート(PC)※

※材料データベースを利用

境界条件

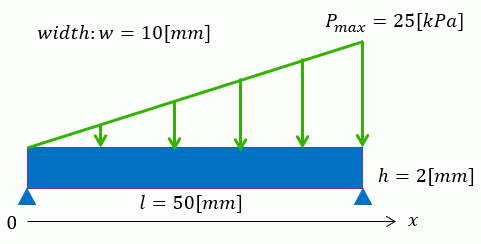

圧力は、以下に示すイメージ図のように、片側から反対側へ向かうにつれて、大きくなるような圧力とします。

分布取込のオプションを使用し、x = 0 のとき、圧力ゼロ、x = 50 [mm]のとき、圧力を25 [kPa] となるように設定します。

境界条件名/トポロジ

タブ

境界条件の種類

条件

FIX/Face

機械

変位

Z成分のチェックボックスをオン
UZ=0

LOAD/Face

機械

圧力

分布取込のチェックボックスをオン

座標-圧力リスト

分布の確認

分布が想定通りに与えられているか確認する場合、メッシュ生成のみ実行を行い、解析結果の表示を行ってください。

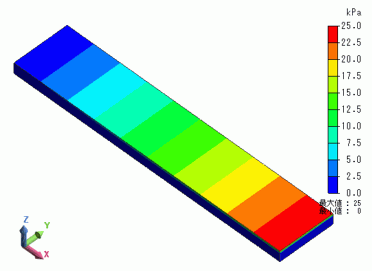

フィールドタイプとして、「分布圧力[Pa]」を選択することにより、設定された圧力分布を確認することができます。

(通常の解析を行った後も、解析タイプとしてメッシュを選択すれば確認ことが出来ます)

左側のエッジから右側のエッジまで、0から25 [kPa]に変化していることが確認できています。

解析結果

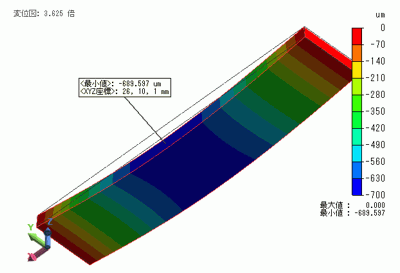

変位z成分のコンター等高線図を示します。

裏面の分布が見えるように、視点を変更しています。また、変位の最小値を表示しています。

変位の最小値：689.597 [mm]（ x = 26 [mm] )となっています。

これは、材料力学の公式

から得られる値： 682.427 [um]（ x = 25.967 [mm] ）

とほぼ一致しています。

ここで、

y：変位量、l,w,h ：梁の寸法、Pmax：モデル右端の圧力最大値、x：座標、E：ヤング率、I：断面二次モーメント

直方体では、断面二次モーメントIは以下の式で与えられます。

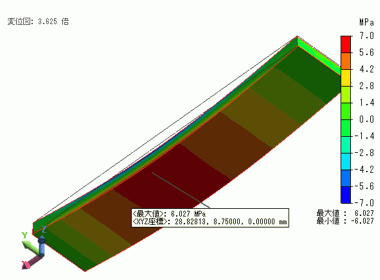

次に、X垂直応力のコンター等高線図を示します。

裏面の分布が見えるように、視点を変更しています。また、応力の最大値を表示しています。

応力の最大値：6.027 [MPa]（ x = 28.828 [mm] )となっています。
