例題７０ 流体解析の結果インポート（圧力）を用いた解析
本例題について
-
流体解析例題７の解析結果（圧力）をインポートし応力解析を行います。
-
空気の圧力による風車の羽の変形や応力を解析できます。
-
表に記載されていない条件は初期設定の条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
-
プロジェクトファイルには流体解析用のモデル（流体）と応力解析用のモデル（応力）が含まれています。
解析条件
流体の解析結果をインポートするために結果インポートタブでインポートの種類を圧力、インポートするモデルとして流体、インポートするモードとして自動を設定します。
インポートするモードとして自動を設定することで最終時刻の結果をインポートします。
|
項目 |
条件 |
|
応力解析[Galileo] |
|
|
解析空間 |
3次元 |
|
解析の種類 |
|
|
単位 |
mm |
|
結果インポート※ |
インポートの種類 圧力
結果の指定方法 解析モデル指定 流体
モード指定 自動 |
モデル図
応力解析の対象となるボディは風車の部分です。流体解析用のモデルに含まれている空気領域やケースは削除されています。
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
25/Solid |
Fan |
104_ステンレス鋼※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
Fix/Face |
機械 |
変位 |
XYZ全成分のチェックボックスをオン UX=0, UY=0, UZ=0 |
|
外部境界条件 |
機械 |
圧力 |
結果インポートのチェックボックスをオン |
解析結果

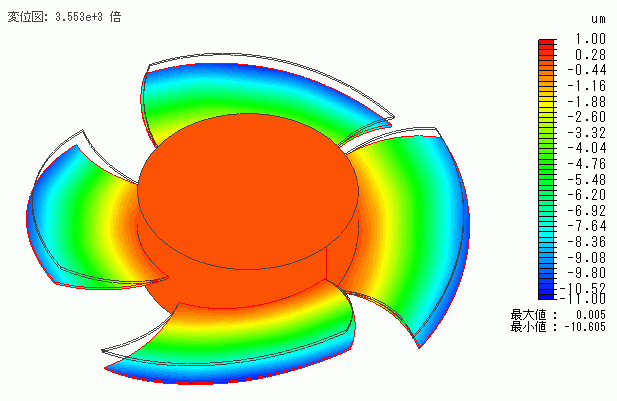

風車の変形図を示します。+Z方向から空気の圧力を受けるので、風車の羽が-Z方向に変形していることを確認できます。
