例題８ ヘリカルコイルのインダクタンス
本例題について
-
ヘリカルコイルのインダクタンスの解析例を示します。
-
コイルのインダクタンスの他に磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |
メッシュタブを以下のように設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
メッシュ設定 |
標準メッシュサイズを自動的に決定する：OFF 標準メッシュサイズ：2[mm] |

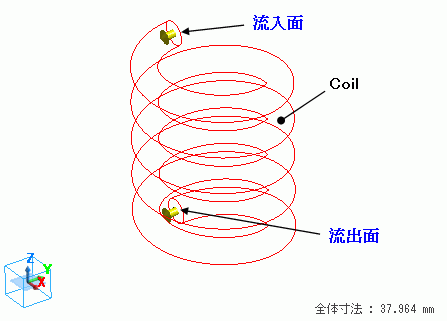

モデル図
ヘリカルコイル（Ｃｏｉｌ）をらせんソリッドボディで定義しています。
-
数百、数千ターンといった多巻きコイルの場合は、らせん形状を作るのではなく、巻数を指定するモデル（バルクコイル）が有効です。
詳細は「例題10 ヘリカルコイルのインダクタンス(巻数指定)」を参照下さい。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
Coil |
008_銅(Cu)※ |
※材料データベースを利用
コイルに電流を流すため、ボディ属性は以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
Coil |
電流 |
波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：流入出面指定(内部) 流入面、流出面を選択 |
境界条件
設定なし
解析結果
インダクタンスの解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。

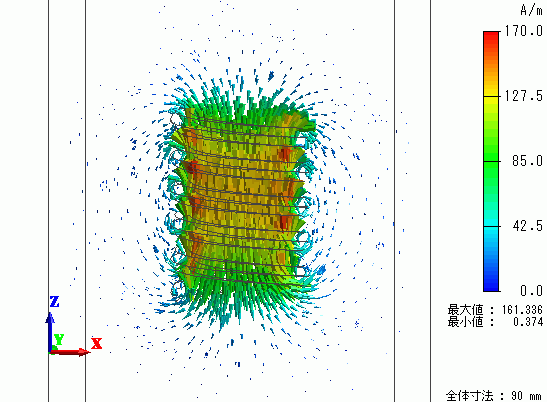

ヘリカルコイルによって発生する磁束密度ベクトルの解析結果を示します。
磁界ベクトルのZX平面の断面図を示します。
コイルの内側においてZ軸マイナス方向に磁界が発生していることが分かります。
電流密度ベクトルの解析結果を示します。
コイルに設定したとおりの電流が発生していることが分かります。
