例題１７ 磁界指向性（近傍界放射）
本例題について
-
ループ電流によって発生した磁界の指向性の解析例を示します。
-
磁界ベクトルや指向性を解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |

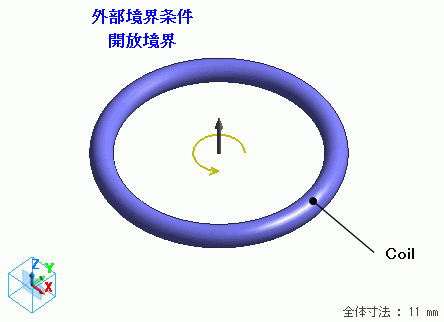

モデル図
ループコイルをソリッドボディで定義しています。
指向性を計算する際は、外部境界条件を開放境界にする必要があります。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
|
2/Solid |
Coil |
008_銅Cu※ |
0.25 |
※材料データベースを利用
|
ボディ属性名 |
タブ |
設定 |
|
Coil |
電流 |
波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1 |
境界条件
外部境界条件を開放境界に設定しています。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
外部境界条件 |
電気 |
開放境界 |
|
解析結果

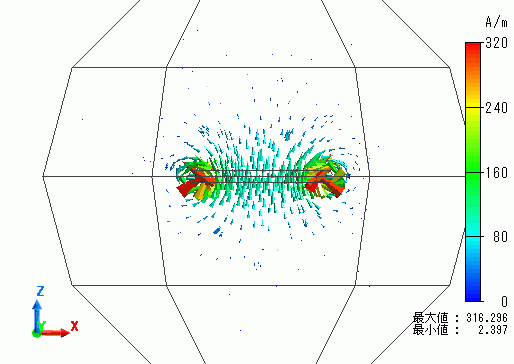

磁界ベクトルのXZ平面の断面図を示します。
磁界強度の指向性の計算結果を示します。(Theta: min 0.0[deg]、max 180[deg]、step 18 )
