例題１９ 非線形材料(B-Hカーブ)を使ったインダクタンス
本例題について
-
非線形材料（B-Hカーブで透磁率を定義した磁性体）のコアを使ったインダクタンスの解析例を示します。
-
磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
[インダクタンス計算タイプ]によって、得られるインダクタンス値が変化します。
詳細は「インダクタンスの計算タイプ」を参照して下さい。
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
インダクタンス計算タイプ：見掛けインダクタンス |
モデル図
ループコイル(coil)とギャップの存在する磁性体コア(core)のボディを配置しています。
磁性体コアのギャップ部は磁界が集中するため、小さいメッシュサイズ（0.2mm）を設定しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
9/Solid |
Coil |
008_銅Cu※ |
|
8/Solid |
Core |
Core |
※材料データベースを利用
B-Hカーブテーブルを用いてコアの材料定数を設定します。
-
B-HカーブやM-Hカーブで磁化特性を定義した場合、非線形計算となりますが、非線形計算は収束しない場合があります。
その際は「非線形計算(B-Hカーブ)が収束しない時は」を参照下さい。
|
材料名 |
タブ |
条件 |
||||||||||||||||||||||||
|
Core |
透磁率 |
磁化特性タイプ：B-Hカーブをチェック
B-Hカーブテーブル
|
B-Hカーブテーブルダイアログのグラフボタンを押すと以下のようにB-Hカーブをグラフで確認できます。
ループコイルに電流を流すため、ボディ属性は以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
Coil |
電流 |
波形：一定 電流値： 2[A] 巻数： 100[Turn] 方向：ループコイル/磁場方向指定 磁場方向ベクトル：X=0、Y=0、Z=1 |
境界条件
設定なし
解析結果

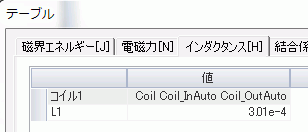

インダクタンスの解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。

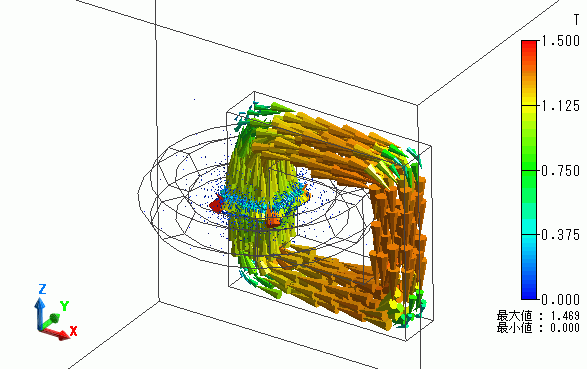

ループコイルによって発生する磁束密度ベクトル図を示します。

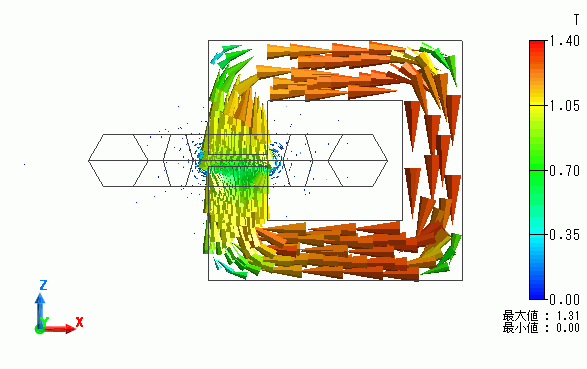

XZ面での断面図を示します。
