例題２０ 異方性透磁率材料を通る磁場
本例題について
-
透磁率に異方性を有する材料を用いた解析例を示します。
-
磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |
Z方向の外部磁界を設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
外部磁界 |
外部磁界 |
X=0、Y=0、Z=1[A/m] |
モデル図
異方性の透磁率を有する材料(Aniso)を斜め向きに配置しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
1/Solid |
Aniso |
Aniso |
※材料データベースを利用
本例題では以下のように透磁率の異方性を定義しています。
|
材料名 |
タブ |
条件 |
|||||||||
|
Aniso |
透磁率 |
異方性： 異方をチェック [比透磁率行列］設定
|
境界条件
外部磁界を印加する際は、外部境界条件を磁気壁にする必要があります。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
外部境界条件 |
電気 |
磁気壁 |
|
解析結果

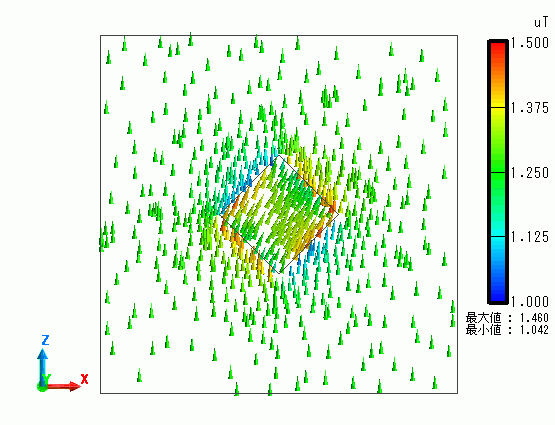

磁束密度ベクトルのXZ面断面図を示します。

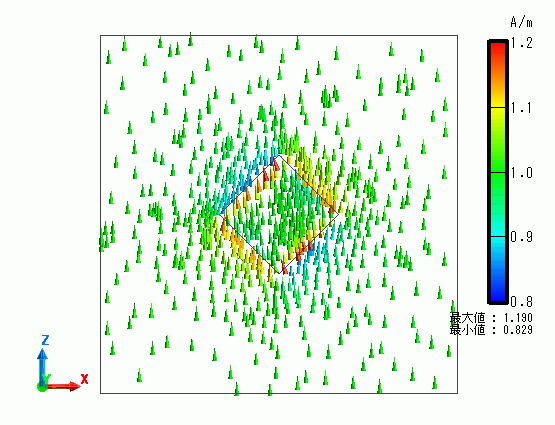

磁界ベクトルのXZ面断面図を示します。
