例題２１ 電流密度が不均一な導体のインダクタンス

本例題について

• 電流密度が不均一である導体のインダクタンスの解析例を示します。


• 磁界ベクトルや電流密度ベクトルを解析結果として見ることができます。


• 表に記載されていない条件はデフォルトの条件を使用します。


• Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

• プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）



解析空間

項目	条件
解析空間	3次元
モデル単位	mm

解析条件

項目	条件
ソルバ 解析の種類に応じて、電磁界や応力を計算するソフト	磁場解析[Gauss （ガウス） Femtetの磁場静解析、調和解析ソルバの名称]
解析の種類	静解析 時間的に変化のない解析。たとえば一定の力を加えた時の応力解析や直流電流による磁界解析など。
解析オプション	なし

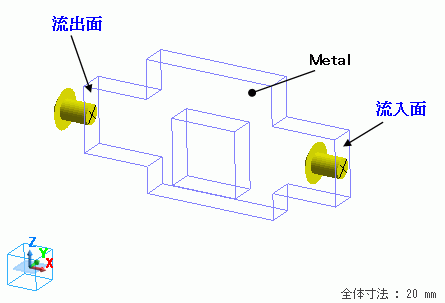

モデル図

中央部に矩形の穴を有する導体ボディ モデルを形成するもの。Femtetで作成したモデルは「ボディ」の集まり。(Metal)を配置しています。

この形状によって、電流の分岐する部分で電流密度の差が発生します。

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
4/Solid	Metal	008_銅Cu※

※材料データベースを利用



コイルに電流を流すため、ボディ属性は以下のように設定しています。

ボディ属性名	タブ	設定
Metal	電流	波形：一定 電流値： 1[A] 巻数： 1[Turn] 方向：流入出面指定 流入面、流出面を選択

境界条件

設定なし

解析結果

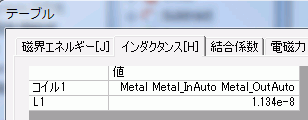

インダクタンスの解析結果は、[解析結果]タブの、





 [テーブル] で表示できます。

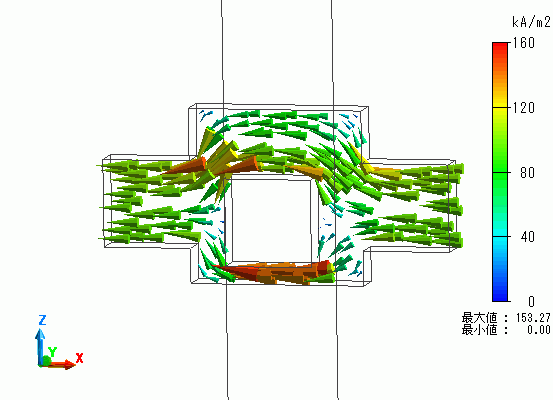

電流密度ベクトルの解析結果を示します。

電流密度に高低が発生していることが分かります。

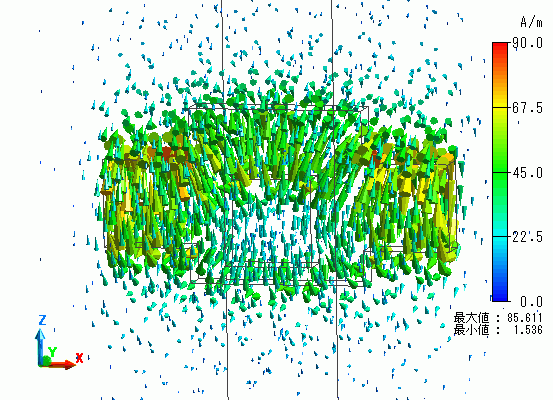

磁界ベクトルの解析結果を示します。
