例題２２ カソード静磁界解析
本例題について
-
スパッタ装置内のカソード部分を静磁界解析した例です。
-
磁界ベクトルや磁束密度ベクトルを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |
モデル図

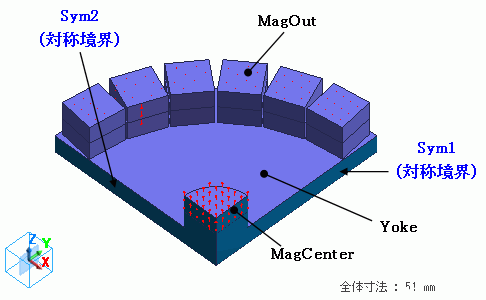

ヨークと複数の磁石を定義しています。
対称性を考慮し、1/4モデルで解析を行っています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
22/Solid |
Yoke |
Yoke |
|
9/Solid |
MagOut |
Mag |
|
10/Solid |
MagOut |
Mag |
|
11/Solid |
MagOut |
Mag |
|
17/Solid |
MagOut |
Mag |
|
18/Solid |
MagOut |
Mag |
|
19/Solid |
MagOut |
Mag |
|
21/Solid |
MagCenter |
Mag |
※材料データベースを利用
材料定数は以下のように設定しています。
|
材料名 |
タブ |
定数 |
|
Mag |
透磁率 |
材料タイプ：永久磁石 |
|
磁石 |
磁化の強さ： 1.0 |
各ボディ属性の磁化の方向を以下のように設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
MagOut |
方向 |
ベクトル：X=0.0, Y=0.0, Z=-1.0 |
|
MagCenter |
方向 |
ベクトル：X=0.0, Y=0.0, Z=1.0 |
境界条件
1/4対称モデルですので、対称面となる2面に対称境界を付与しています。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
Sym1/Face |
対称/不連続 |
対称面 |
|
|
Sym2/Face |
対称/不連続 |
対称面 |
|
解析結果

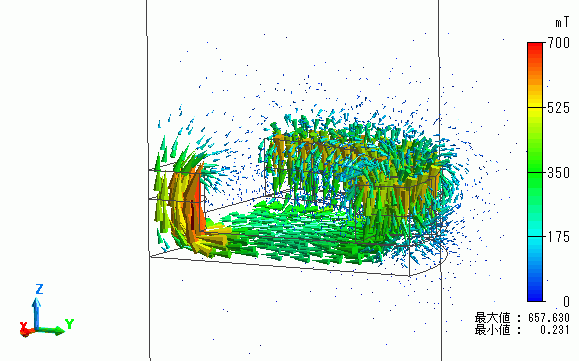

磁束密度ベクトルの解析結果を示します。
ヨークの縁に配置した磁石から出た磁束が、ヨーク内を通って中心の磁石へ流れているのが分かります。

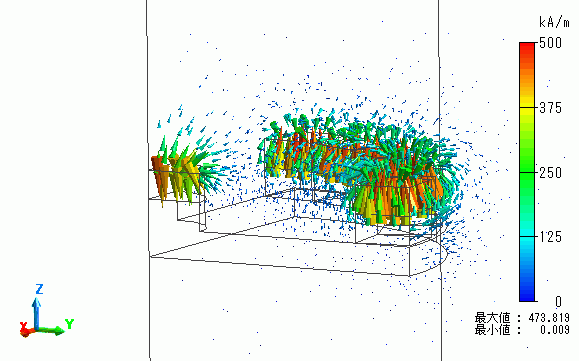

磁界ベクトルの解析結果を示します。
