例題３２ 三相交流電流の作る磁場
本例題について
-
3つの導体に三相交流電流を流した場合の挙動の解析例を示します。
-
磁界ベクトルや導体のインダクタンス、インピーダンスを解析結果として見ることができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
磁場解析[Gauss] |
|
|
解析の種類 |
|
|
解析オプション |
なし |
電流の周波数を10[kHz]とします。
|
タブ設定 |
設定項目 |
条件 |
|
周波数依存メッシュの設定 |
参照周波数：10×103[Hz] |
|
|
調和解析 |
スイープタイプ |
ひとつの周波数 |
|
周波数 |
10×103[Hz] |
メッシュタブを以下のように設定しています。
|
タブ設定 |
設定項目 |
条件 |
|
メッシュ |
メッシュ設定 |
標準メッシュサイズを自動的に決定する：OFF 標準メッシュサイズ：2[mm] |

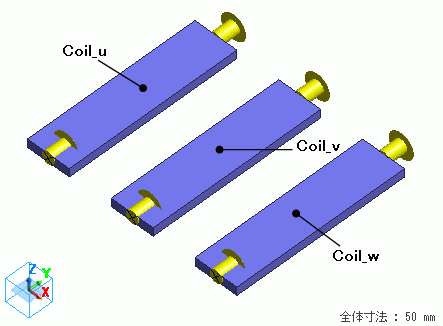

モデル図
導体（Coｉｌ_u,Coil_v,Coil_w）を定義しています。
3相交流とするため、位相の値をそれぞれの導体で0,-120,120[deg]と設定しています。
ボディ属性および材料の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
1/Solid |
Coil_u |
008_銅(Cu)※ |
|
2/Solid |
Coil_v |
008_銅(Cu)※ |
|
3/Solid |
Coil_w |
008_銅(Cu)※ |
※材料データベースを利用
３つのコイルそれぞれに電流を流すため、ボディ属性は以下のように設定しています。
3相交流とするため、位相の値をそれぞれ0,-120,120[deg]と設定しています。
|
ボディ属性名 |
タブ |
設定 |
|
Coil_u |
電流 |
波形：交流 電流値： 1[A] 位相：0[deg] 巻数： 1[Turn] 方向：流入出面指定 流入面、流出面を選択 |
|
Coil_v |
電流 |
波形：交流 電流値： 1[A] 位相：-120[deg] 巻数： 1[Turn] 方向：流入出面指定 流入面、流出面を選択 |
|
Coil_w |
電流 |
波形：交流 電流値： 1[A] 位相：120[deg] 巻数： 1[Turn] 方向：流入出面指定 流入面、流出面を選択 |
境界条件
設定なし
解析結果
インダクタンス、インピーダンスの解析結果は、[解析結果]タブの、
[テーブル]
で表示できます。

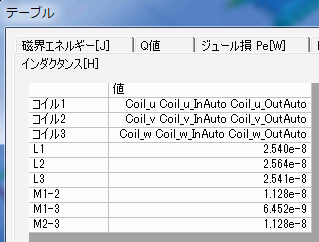

インダクタンスの解析結果は、以下のように出力されます。

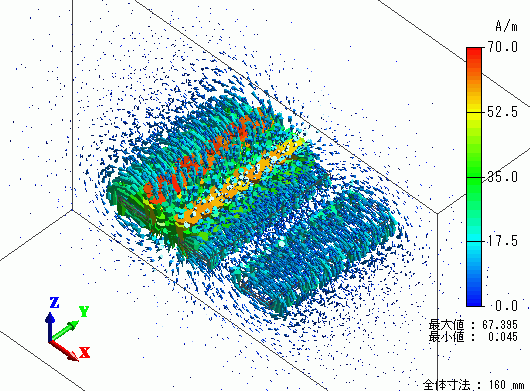

位相=0[deg]での磁界ベクトルの解析結果を示します。

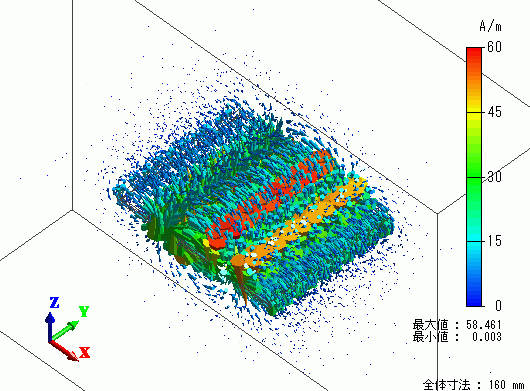

位相=120[deg]での磁界ベクトルの解析結果を示します。
位相=240[deg]での磁界ベクトルの解析結果を示します。

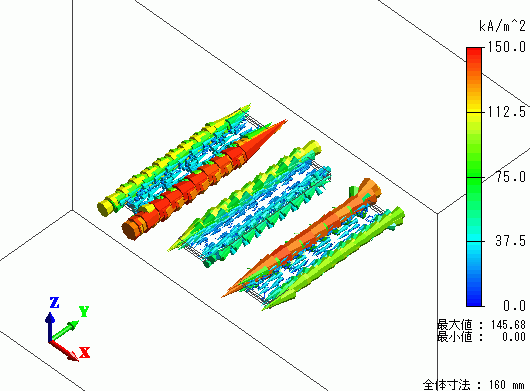

位相=0[deg]での電流密度ベクトルの解析結果を示します。
