例題１０ ストリップラインコイル
本例題について
-
誘電体基板中に形成したコイルの周波数特性を解析した事例を示します。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析および開放境界の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
要素の種類 |
２次要素 |
|
|
アダプティブ法 |
アダプティブメッシュを使用するをチェック |
|
|
周波数依存メッシュの設定 |
参照周波数：5×109[Hz]
本設定によってMetalの厚みが表皮厚みより厚いため、 Metalの表面は銅材料の損失を有する境界条件が適用されます。 |
|
|
調和解析 |
スイープタイプ |
等間隔 分割数 をチェック |
|
スイープ値 |
最小 1×109[Hz] 最大 10×109[Hz] 分割数： 10 |
|
|
スイープの設定 |
高速スイープを選択 Sパラ変化量： 1×10-3 |
|
|
入力 |
1.0[W] |
|
|
開放境界 |
種類 |
|
|
吸収境界の次元 |
1次 |

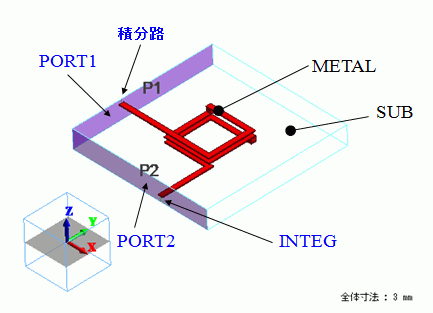

モデル図
直方体の基板(SUB)内部に、ソリッドボディでコイル(METAL)を作成しています。コイルが出てきた基板表面には入出力ポート（PORT1、PORT２）を設定しています。それ以外の基板表面は外部境界条件で定義されている、電気壁が適用されます。
ボディ属性および材料定数の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Solid |
SUB |
006_ガラスエポキシ※ |
|
4/Solid |
METAL |
003_銀Ag※ |
|
8/Solid |
METAL |
003_銀Ag※ |
|
14/Solid |
METAL |
003_銀Ag※ |
|
15/Solid |
METAL |
003_銀Ag※ |
|
16/Solid |
METAL |
003_銀Ag※ |
※材料データベースを利用
境界条件
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
PORT1/Face |
電気 |
入出力ポート |
基準インピーダンス：指定する をチェックし、５０Ωを入力 モード数： 導波路の計算で求めるモード数： 5 実際に３次元解析で使用するモード数： 1 モードの選択：チェックしない |
|
PORT2/Face |
電気 |
入出力ポート |
同上 |
|
外部境界条件 |
電気 |
電気壁 |
無し |
解析結果

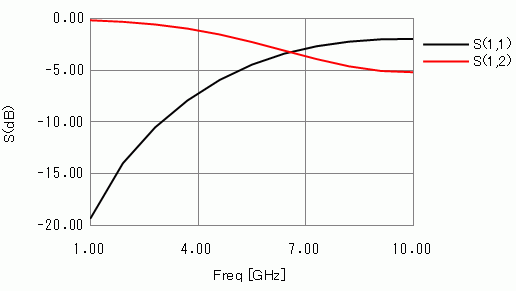

結果として得られたS11,S12の周波数特性を示します。
