例題１２ TEモード誘電体共振器（２Ｄ）
本例題について
-
例題１１で計算例を紹介しましたTE01δモード誘電体共振器を軸対称モデルにて解析した事例を示します。
-
共振周波数や電磁界分布を解析結果として確認することができます。
-
表に記載されていない条件はデフォルトの条件を使用します。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
軸対称 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
|
|
振動モード |
TE |
共振解析の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
要素の種類 |
２次要素 |
|
|
共振解析 |
モード数 |
3 |
|
周波数の近似値 |
0[Hz] |
|
|
入力電力 |
1.0[W] |

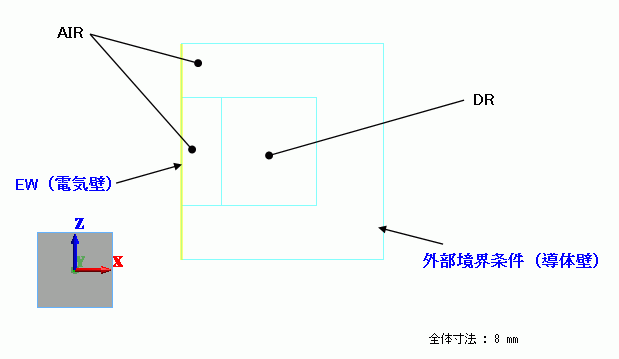

モデル図
四角形形状の空気(AIR）の中央部分に誘電体円柱（DR）断面のシートボディ、
さらにその中心部の空気穴（AIR)のシートボディを作成しています。
ブーリアン演算はメッシュ作成の際に自動的に行われ、穴のあいた誘電体共振器として形状認識されます。
またTEモードの解析のため対称軸は電気壁の境界条件を設定する必要があります。
ボディ属性および材料定数の設定
|
ボディ No./ボディタイプ |
ボディ属性名 |
材料名 |
|
0/Sheet |
AIR |
000_空気※ |
|
1/Sheet |
DR |
DR_Mat |
|
2/Sheet |
AIR |
000_空気※ |
|
3/Wire |
|
※材料データベースを利用
材料DR_Matは誘電体タブにて以下のように比誘電率および誘電正接を設定しています。
|
材料名 |
タブ |
定数 |
|
DR_Mat |
誘電率 |
比誘電率： 40 誘電正接： 0 |
境界条件
外部境界（Airの外側の境界）には電気壁を設定しています。
また対称軸には境界条件EWを適用し電気壁（完全導体で損失なし）としています。
|
境界条件名/トポロジ |
タブ |
境界条件の種類 |
条件 |
|
EW/Edge |
電気 |
電気壁 |
|
|
外部境界条件 |
電気 |
電気壁 |
|
解析結果
共振周波数の解析結果はテーブルに出力されます。
基本モードの共振周波数は5.88[GHz]であることが分かります。
基本モード（TE01δモード）の電界分布および磁界分布を示します。

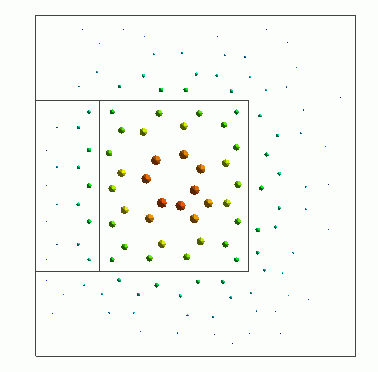

電界分布
([解析結果]タブの
位相
にて0°
を選択しています。）

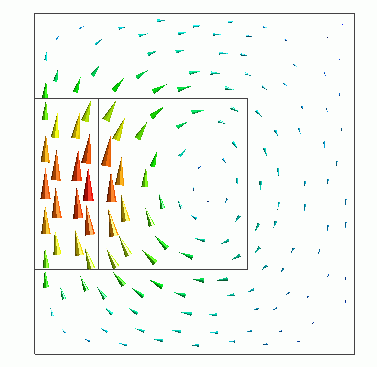

磁界分布
([解析結果]タブの
位相にて90°を選択しています。）
