例題１８ 積層コンデンサ
本例題について
-
基板上に置いた積層コンデンサのSパラメータを求めます。
-
積層コンデンサの両側にはマイクロストリップラインがあり、マイクロストリップラインの端がポートになっています。
-
計算結果として、Sパラメータと電磁界分布をみることができます。
-
Femtetのバージョンや環境により結果が多少ことなります。
解析モデルダウンロード
-
プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）
解析空間
|
項目 |
条件 |
|
解析空間 |
3次元 |
|
モデル単位 |
mm |
解析条件
|
項目 |
条件 |
|
電磁波解析[Hertz] |
|
|
解析の種類 |
調和解析および開放境界の設定を以下のように行っています。
|
タブ設定 |
設定項目 |
条件 |
|
要素の種類 |
２次要素 |
|
|
アダプティブ法 |
アダプティブメッシュを使用するをチェック |
|
|
周波数依存メッシュの設定 |
参照周波数：1×109[Hz] |
|
|
調和解析 |
スイープタイプ |
対数等間隔をチェック |
|
スイープ値 |
最小 1×107[Hz] 最大 5×109[Hz] 分割数： 100 |
|
|
スイープの設定 |
逐次スイープを選択※ |
|
|
入力 |
1.0[W] |
|
|
開放境界 |
種類 |
|
|
吸収境界の次元 |
1次 |
※低い周波数を含み高速スイープの収束が悪いため、逐次スイープを使用します。
モデル図

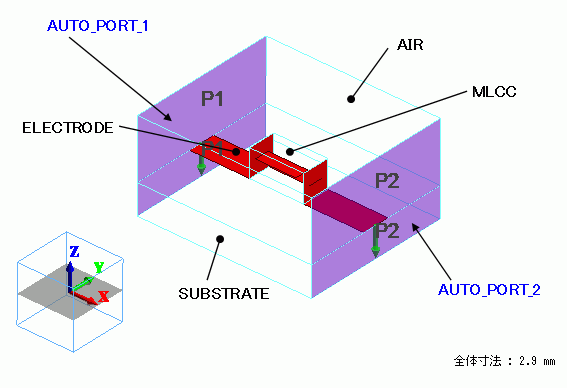

基板中央に積層コンデンサを配置しました。積層コンデンサと、ポートの間はマイクロストリップラインで結んでいます。
ポートは、解析領域の一番外側の面につけました。
BODY属性および材料定数の設定
|
BODY No./BODY Type |
BODY名 |
材料名 |
|
0/Solid |
SUBSTRATE |
006_ガラスエポキシ※ |
|
1/Solid |
MLCC |
CERAMICS |
|
2/Solid |
AIR |
000_空気※ |
|
3-8/Sheet |
ELECTRODE |
003_銀(Ag)※ |
※材料データベースを利用
|
BODY属性名 |
タブ |
定数 |
|
ELECTRODE |
厚み/幅 |
SheetBodyの厚み：2.0×10-2※ |
※単位は解析条件で設定した[mm]が適用されます。
|
材料名 |
タブ |
定数 |
|
CERAMICS |
誘電率 |
比誘電率： 90 誘電正接： 2.0×10-4 |
境界条件
|
境界条件名/Topology |
タブ |
境界条件の種類 |
条件 |
|
AUTO_PORT_1/Face |
電気 |
|
|
|
AUTO_PORT_2/Face |
電気 |
入出力ポート |
|
|
外部境界条件 |
電気 |
|
解析結果

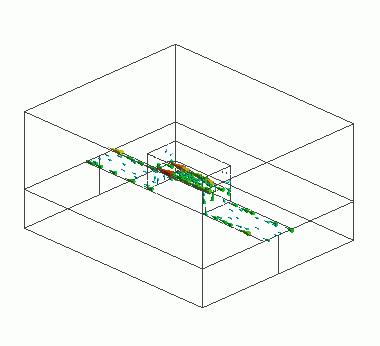

電流密度ベクトルを表示します。
Sパラメータの周波数特性は、以下のように得られました。３GHｚ付近で共振が起きていることが分かります。
