例題４圧力

本例題について

円形の金属板の上に円形の圧電体を配置した素子に圧力を印加した状態を解析します。
圧電体上面の浮き電極に発生する電位や圧電素子の変位量を解析結果として示します。
表に記載されていない条件はデフォルトの条件を使用します。
Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）

解析空間

項目	条件
解析空間	3次元
モデル単位	mm

解析条件

項目	条件
ソルバ	圧電解析[Rayleigh]
解析の種類	静解析
解析オプション	選択なし

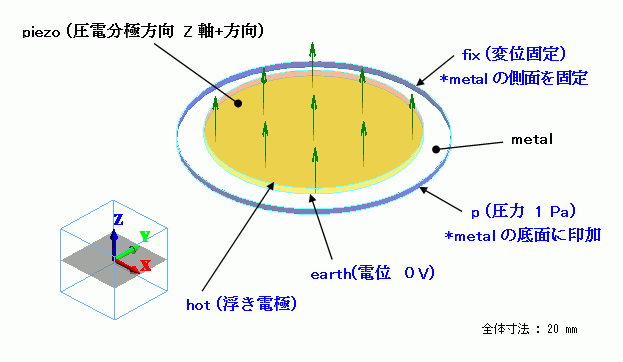

モデル図

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名
0/Solid	piezo	000_P-4※
1/Solid	metal	001_アルミニウムAl※

※材料データベースを利用

境界条件

境界条件名/トポロジ	タブ	境界条件の種類	条件
fix/Face	機械	変位	UX,UY,UZ全てチェック UX=0, UY=0, UZ=0
p/Face	機械	圧力	1[Pa]
earth/Face	電気	電気壁	電位指定：電位 0[V]
hot/Face	電気	電気壁	浮き電極

解析結果

浮き電極の電位の解析結果は、[解析結果]タブの、

[テーブル] で表示できます。

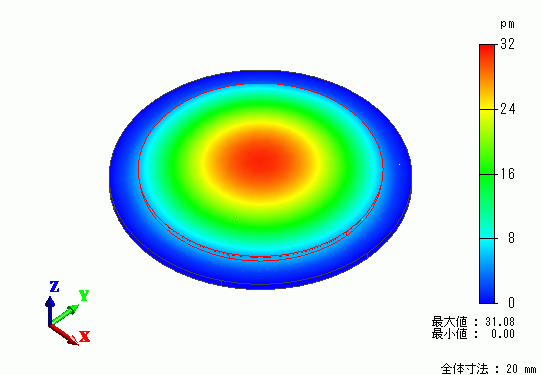

素子の変位図の解析結果を示します。カラーコンタは変位のZ成分を示しています。
