例題２５周期境界を用いた事例

本例題について

熱伝導解析で周期境界を用いた解析をする例を示します。
温度分布や熱流束ベクトルを解析結果として見ることができます。
表に記載されていない条件は初期設定の条件を使用します。

Femtetのバージョンや環境により結果が多少ことなります。

解析モデルダウンロード

プロジェクトファイルをダウンロード（右クリックし、名前を付けてリンク先を保存してください。）

解析条件

項目	条件
ソルバー	熱伝導解析[Watt]
解析空間	3次元
解析の種類	定常解析
単位	mm
解析オプション	なし

モデル図

ボディ属性および材料の設定

ボディ No./ボディタイプ	ボディ属性名	材料名	メッシュサイズ
0/Solid	SUB	006_ガラスエポキシ※１
1/Solid	GND	008_銅Cu※１
2/Solid	MAINCHIP	001_アルミナ※２
3/Solid	SUBSHIP	001_アルミナ※２
4/Solid	HOLE	008_銅Cu※１	0.5
5/Solid	HOLE	008_銅Cu※１	0.5
6/Solid	HOLE	008_銅Cu※１	0.5
7/Solid	HOLE	008_銅Cu※１	0.5
8/Solid	HOLE	008_銅Cu※１	0.5
9/Solid	HOLE	008_銅Cu※１	0.5
10/Solid	HOLE	008_銅Cu※１	0.5
11/Solid	HOLE	008_銅Cu※１	0.5

※１　材料データベースを利用

境界条件

境界条件名/トポロジ	タブ	境界条件の種類	条件
外部境界条件	熱	熱伝達固体と気体の間の熱の移動・対流	自然対流（係数自動計算）室温：　　　　　25[deg]
t40	熱	温度	40[deg]
Periodic1	対称/不連続	周期的
Periodic2	対称/不連続	周期的

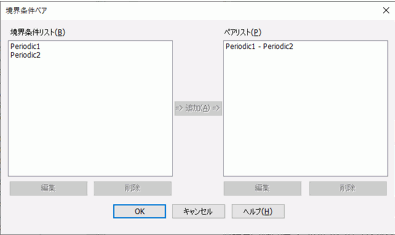

「Periodic1」と「Periodic2」はペア設定で周期境界ペア（平行）として設定しています。

外部境界条件（モデルの周囲）に自然対流（係数自動計算）を設定しています。

※自然対流の係数は自動的に算出されます。詳細は「放熱・環境輻射」を参照してください。

解析結果

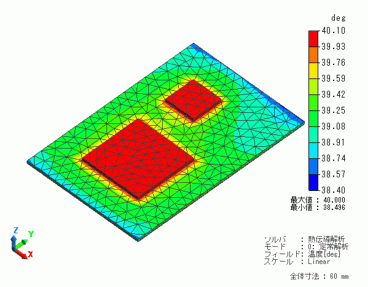

温度の図を示します。

周期境界を設定した面同士で温度が同じ値になっているのが分かります。
